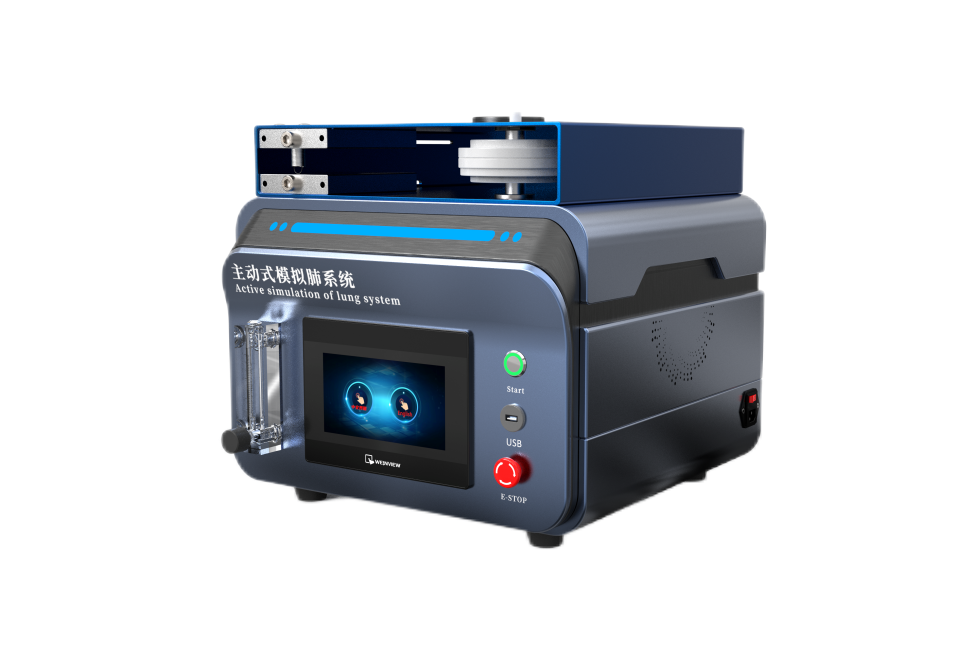

主動式模擬肺係統





儀器應用

主動式模擬肺係統，模擬具有主動呼吸能力的患者肺，用於人工複蘇器的潮氣量測試，也可模擬從兒童到成人帶麵罩時真實呼氣情景,用於臨床呼吸方麵研究和教學。

執行標準

YY 0600.4-2013（ISO 10651-4）《醫用呼吸機 基本安全和主要性能專用要求 第4部分:人工複蘇器》



技術參數

控製係統: PLC+windows

操作界麵： 12寸工控一體機

1.實時交互性：係統運作時可以調整病人生理參數；

2.連接筆記本電腦，通過軟件進行實時數據分析；

3.校準氣體:空氣、氧氣

4.彈性膨脹囊載氣容量（呼吸潮氣量）:10-1000ml;更大容量可選肺順應性範圍:C=10-500 ml/kPa（0.1-50 ml/hPa）C10-C50連續調節氣道阻力有多種規格可選: R5=0.5kPa/（L/s）、R20=2kPa/（L/s）、R50=5kPa/（L/S）、R400=40kPa/（L/s），精度±5%（提供順應性，氣道阻力的特殊定製服務）呼氣出口為標準呼吸機管接頭，外φ22/內φ15mm

5.同步呼吸發生器

同步呼吸容量10-300ml主動呼吸頻率調節範圍:3-60次/分鍾:精度±1BrPM（更高呼吸率可以定製）吸氣（呼氣）時間10-19999ms，吸呼比:1:10，10:1連續可調；呼吸暫停模擬功能，暫停持續時間可設置0-300s，間隔持續時間可設置0-300s

6.氣流分析儀器

流量測量範圍:0~ 300 SLM，

準確度:讀數的 1.7% 或0.05 L/min

壓力範圍:+150 cmH20，精度+0.5% 讀數或0.15 cmH20取較高

容積範圍:0.004-99L，準確度 讀數2%或1mL，以較大值為準，峰值流量大於2.5 SLM

溫度範圍:-10 to 50°℃,+1℃

濕度範圍:10-90% RH，精度3%RH



儀器配置:

同步呼吸發生器1台，

主動式模擬肺1台，

氣道阻力組合4隻/套，

呼吸管路和轉接頭組合1套







​
