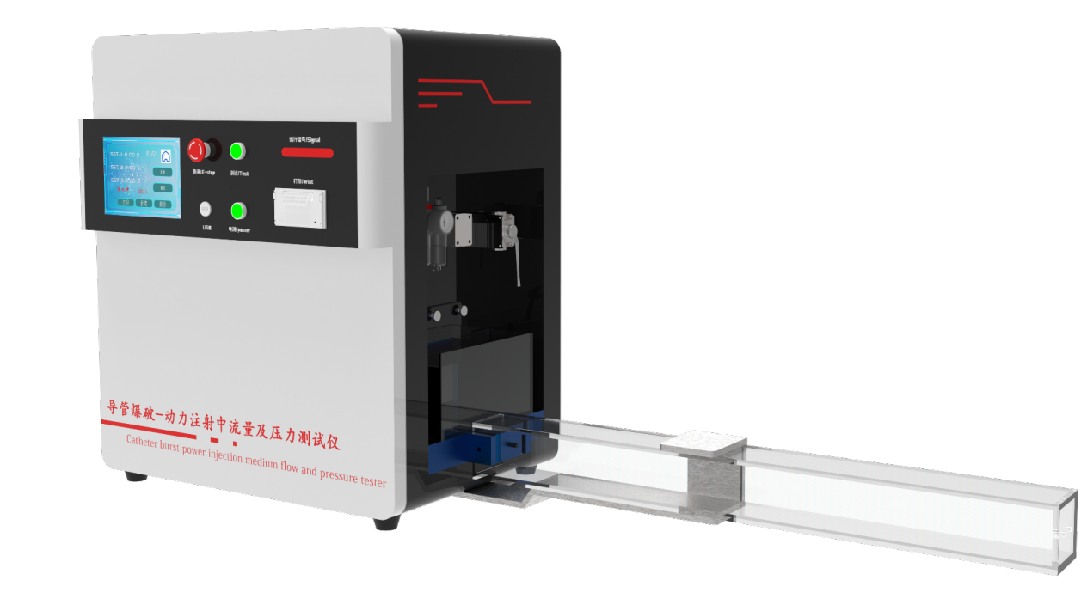

導管爆破，動力注射中流量及壓力測試儀
一、符合標準
YY 0285.1-2017
附錄C：壓力下液體泄漏的試驗方法
附錄F：靜態條件下爆破壓力的測試
附錄G：動力注射中流量及壓力測試
YY0285.2
YY 0285.4
附錄A：球囊額定爆破壓力（RBP）試驗
附錄B：充盈時無泄漏和損壞的球囊疲勞試驗
附錄C：球囊卸壓時間試驗（瞬間時間）
二、主要參數：
1、主要試驗模式：導管動力注射中流量及壓力測試、導管爆破壓力測試、球囊疲勞試驗、球囊卸壓時間、導管液體泄漏試驗等多種試驗模式可選擇。
2、驅動氣壓:A, 高壓0-10mpa; B,低壓0-1000KPa；壓力變送器範圍：0-10mpa（精度0.5%），0-1000kpa（精度0.5%）；（試驗量程可任意設置）
3、精密流量計：測量範圍10mL/min-2400mL/min，（最小可控流量10ml/min流量精度：±1%）
4、配有不鏽鋼材料內圓錐接頭和外鎖定接頭；配備水管路過濾器（40微米過濾）；內置高壓電磁閥若幹；內置高壓管若幹。
5、外殼采用防鏽噴塑處理Q235板材製作，
6、防護罩：10mm厚度亞克力製作，水槽長度1500mm,
7、測試儀主體：含柱塞泵、循環恒溫水裝置，測試水浴槽
8、操作界麵：PLC控製係統；中英文切換，7寸彩色觸摸屏，操作便捷，結果可自動統計、可實時打印數據；具有緊急停機按鈕，報警顯示燈。
9、主機箱體尺寸：700*450*800mm(以實物為準)，
10、電源：AC 220V 50Hz/110V 60Hz；
11、選配項目：筆記本電腦，處理器不低於12代酷睿I7標壓，500G固態硬盤，win10操作係統，配置電腦軟件整個試驗過程可監控和記錄液體穩態流量、溫度、壓力源壓力、導管入口的穩態壓力、時間參數，含試驗曲線圖，並顯示試驗結果數值，可生成含曲線圖的試驗報告；
三、主要配置清單：
1、主機一台
2、恒溫槽常溫+8-99度（溫度波動±1℃）
3、亞克力水槽一隻（長度1500mm）
4、魯爾接頭：2套（含公母各1件）
5、說明書1份
6、合格證1份；
7、電源線1根
8、筆記本電腦一台（選配）
9、計量：計量機構校準證書一份。
四、售後服務：
1、質保一年、終身維護
2、設備軟件可按國標終身免費更新
3、售後客服24小時在線
五、試驗注意事項：
必須采取預防措施和安全防範措施，以保護試驗操作者避免受到加壓係統失敗和高壓下導 致流體泄漏所發生的危險。
1，采用臨床相關預處理準備試驗導管。例如，預先浸泡在生理鹽水中，接觸常用注射液,或滅菌 處理。
2，使試驗箱流體溫度達到(37±2)C,並在試驗過程中保持該溫度標配恒溫槽0-99度。
3，將導管座連接到連接器，並用鎖定裝置牢固固定(如適用)。
4，確保導管內的氣體已用流體排出，然後用夾子封閉導管。
5，檢査液壓回路是否完好並無泄漏。
6，試驗前將導管浸入循環的試驗箱流體中至少1 min,使其達到熱平衡。
7，調節液壓源,使其向試驗導管供給速率為1 mL/s的流體，以產生可使導管泄漏或爆破的足夠 壓力。對於替代設備，製造商應選用一個壓力遞增速率來控製試驗設備，使其準確地測量到靜態爆破 壓力。
8，將流體注射到閉合的導管中直到導管泄漏或爆破。
9，係統加壓時，記錄導管座壓力，標注其能達到的最大壓力
