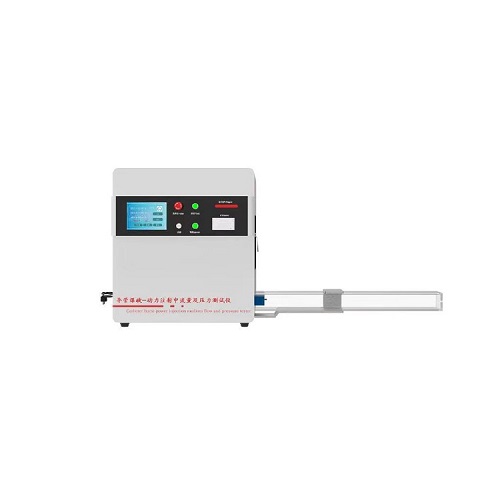

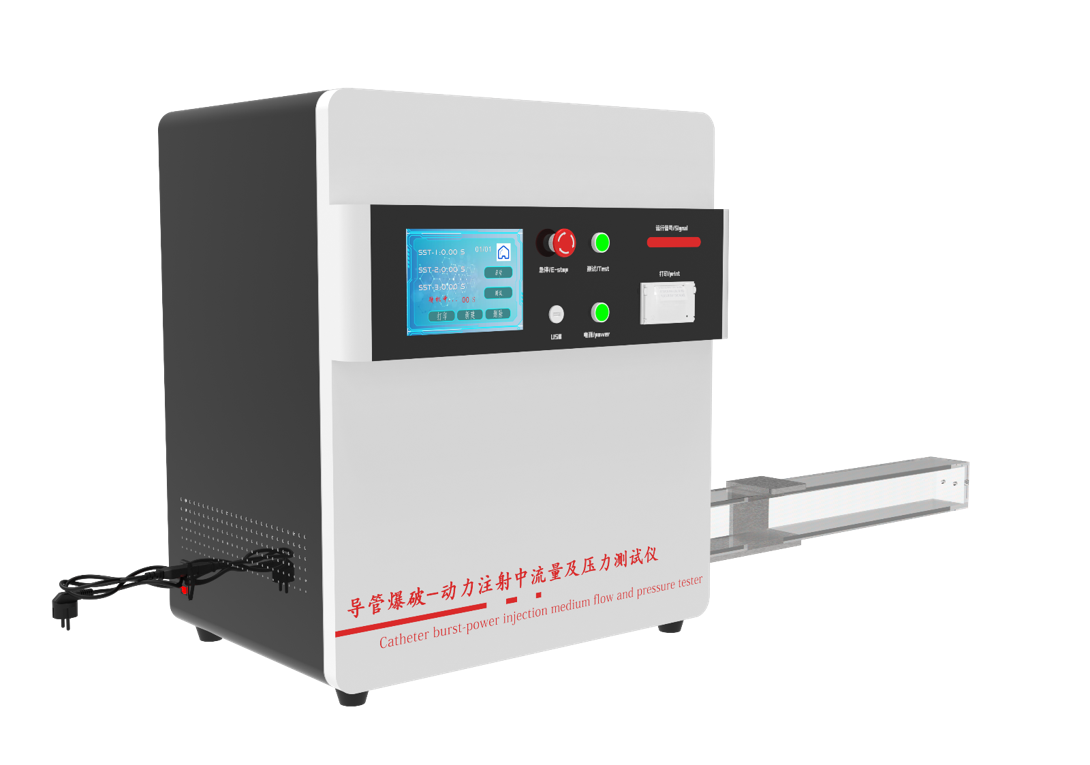

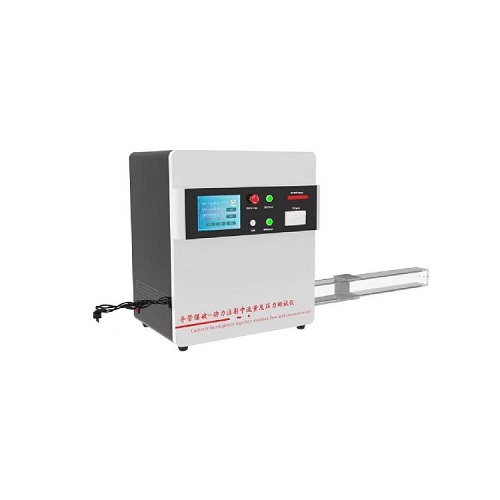

導管爆破、動力注射中流量及壓力測試儀

導管爆破、動力注射中流量及壓力測試儀

一，測試簡述

導管爆破測試和動力注射中流量及壓力測試儀可以滿足2種測試

二，設計標準

YY0285.2

YY 0285.4

附錄A：球囊額定爆破壓力（RBP）試驗

附錄B：充盈時無泄漏和損壞的球囊疲勞試驗

附錄C：球囊卸壓時間試驗

附錄D：充盈直徑和充盈壓力關係的試驗

YY 0285.1

附錄C：壓力下液體泄露的試驗方法

附錄F：靜態條件下爆破壓力的測試

三，主要參數：
1，驅動氣壓：A，高壓0.3-0.8MPa；B，低壓0-1000KPA
2，壓力範圍：有2種壓力配置1-8MPa，0-1000kpa，試驗量程可選，測試範圍寬、應用領域廣；
3，配有內圓錐接頭和外鎖定接頭，不鏽鋼材料
4，主要配置：爆破壓力、疲勞試驗、卸壓時間、液體泄露試驗等多種試驗模式選擇

5，箱體尺寸：700*500*700，電源：AC 220V 50Hz/110V 60Hz；

6，防護罩：亞克力製作10MM厚度，美觀，大氣；

7，水泵1隻；

8，標配水槽1隻；

9，操作界麵：中英文切換，CHAO大尺寸彩色觸摸屏，人性化操作更便捷，結果自動統計、打印；

10，PLC控製係統；

11，外殼采用Q235板材製作，表麵防鏽噴塑處理；

12，內置高壓電磁閥若幹；

13，內置高壓管；

14，質保一年；

15，售後服務24小時在線；

16，標配量杯500ML；

17，試驗過程“一鍵化"操作，智能化、測試效率高

四，

必須采取預防措施和安全防範措施，以保護試驗操作者避免受到加壓係統失敗和高壓下導致流體泄漏所發生的危險。

1，采用臨床相關預處理準備試驗導管。例如，預先浸泡在生理鹽水中，接觸常用注射液,或滅菌處理。

2，使試驗箱流體溫度達到(37±2)C,並在試驗過程中保持該溫度標配恒溫槽0-99度。

3，將導管座連接到連接器，並用鎖定裝置牢固固定(如適用)。

4，確保導管內的氣體已用流體排出，然後用夾子封閉導管。

5，檢査液壓回路是否完好並無泄漏。

6，試驗前將導管浸入循環的試驗箱流體中至少1 min,使其達到熱平衡。

7，調節液壓源,使其向試驗導管供給速率為1 mL/s的流體，以產生可使導管泄漏或爆破的足夠壓力。對於替代設備，製造商應選用一個壓力遞增速率來控製試驗設備，使其準確地測量到靜態爆破壓力。

8，將流體注射到閉合的導管中直到導管泄漏或爆破。

9，係統加壓時，記錄導管座壓力，標注其能達到的Z大壓力；
