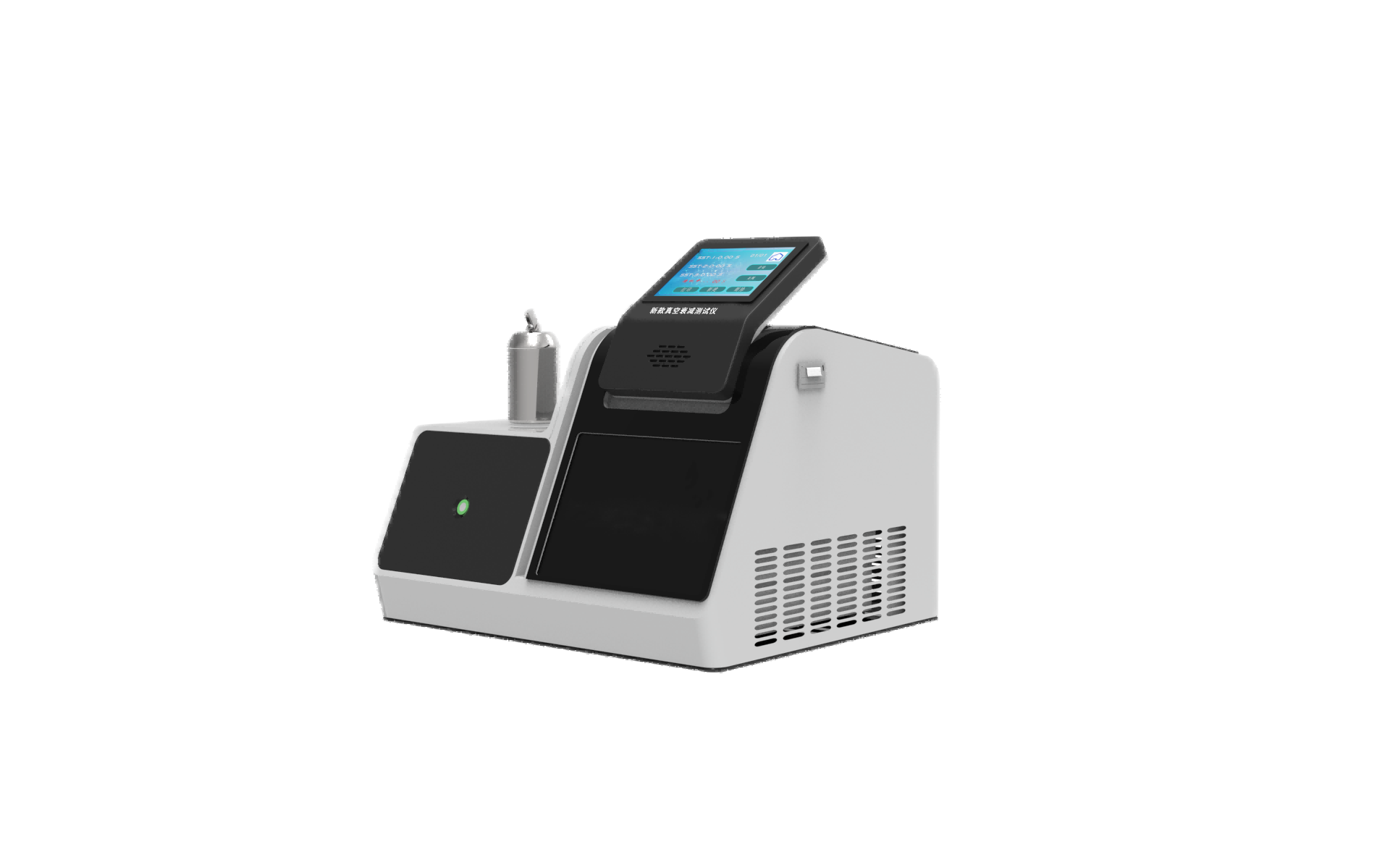

真空衰減泄漏測試儀

真空衰減泄漏測試儀 YY/T 0681.18-2020
采用7寸威綸通單彩液晶觸摸顯示屏，中文菜單顯示。吻合器的公稱容量、泄漏試驗所用的壓力並在測試過程中顯示所測壓力，對測試所需時間，並可由機載打印機打印出測試結果。
設備完全按照YY/T 0681.18-2020，ASTM F 2338-2009廠家直供標準相關規定設計完成
1，控製係統：PLC控製係統
2，電源電壓：220V±22V
3，電源頻率：50Hz±0.5Hz
4，測試量程：0～5kPa
5，實驗時間: 30s±1s
6，淨重：25kg
7，外形尺寸：620*420*650mm
8，售後服務：24小時
9，質保期：一年
10，操作界麵：彩色7寸觸摸屏，中英文切換；
11，打印功能：嵌入式微型打印機；
12，電源：220V±5％ 50Hz；
13，標配質量流量計:0-50SCCM（ml/min）量程：50SCCM --溫度：常溫,壓差 ：0.1Mpa--輸入/出信號：0-5V-----供電：24VADC-----連接方式：3mm卡套接頭；質量流量計可以根據客戶需求更換不同量程的質量流量計
14，真空泵：V-I125-R32(1.5升無刷電機)；
15，試樣夾具：28*65*20標配（可選擇其他規格）
16，壓差傳感器：選擇0-5KPA(4-20MA)，0.075級精度；
17，負壓壓力傳感器：-100KPA-0，精度千分之一，帶液晶顯示；
18，內置高精度負壓調壓閥；

A測試腔
測試腔有一個用於容納供試包裝的下腔體和用於關閉測試腔的上腔體。圖1示出了專門用於測試透氣屏障蓋材包裝的測試腔。測試夾具上蓋有一個彈性囊,用來在測試過程中覆蓋包裝的透氣屏障。圖示出了用於測試非透氣硬包裝的測試腔。後兩種測試腔沒有彈性囊。
B托盤槽或下腔體
測試腔的下半部分其尺寸設計成緊密貼合供試包裝的外形,同時也要使氣體易於環繞供試包裝流 動。如果氣流不能環繞包裝流動,泄漏點會被堵塞。相反,測試腔和測試包裝之間的間隙越大,檢漏靈敏度越差,因為在較大的測試腔體中,來自包裝泄漏的真空衰減將會減小。
C上蓋或上腔體
被設計成能嚴實地密封閉合後的測試腔。

D真空衰減測試係統
真空衰減測試係統由一個真空源和壓力傳感器組成。真空源用於在測試周期開始時在測試腔內建立所需的真空,而一隻壓力傳感器(絕壓或表壓)或與另一隻壓差傳感器結合,前者用來監測真空度,後者用來監測在測試周期內壓力隨時間的變化。預期使用較高目標真空度(如+1mbar或不到+1mbar,)的測試係統,宜設計成較高的目標壓力測量精度和最小的係統泄漏,氣體外泄可能影響測試中測量信噪比。
E絕壓傳感器與表壓傳感器對比
所有儀器都包括一隻用來監測在整個測試周期中測試壓力的傳感器。當需要精密而真實的壓力讀數時(即不受因氣候或海拔導致大氣壓變化的影響),絕壓傳感器優於表壓傳感器。當進行高真空度下液體泄漏測試時,采用絕壓傳感器。
