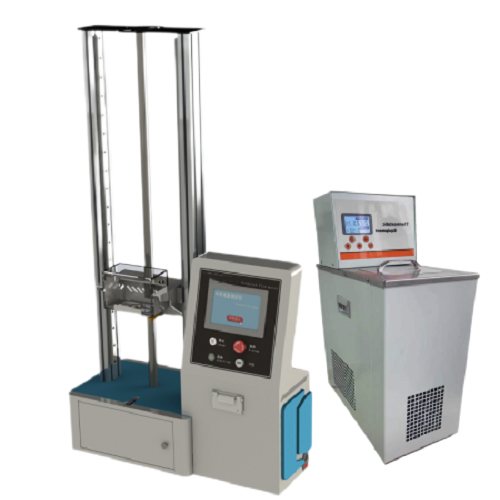

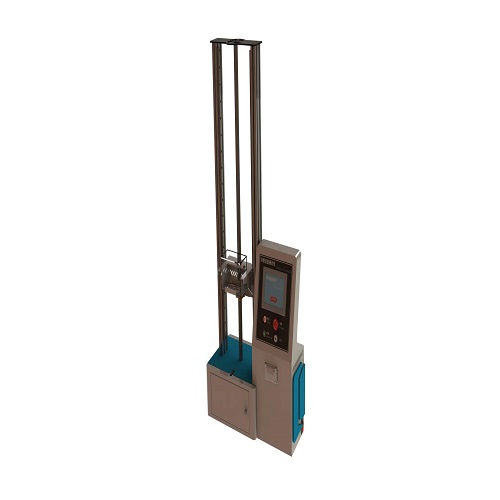

輸液器過濾器濾除率測試儀

輸液器過濾器濾除率測試儀

本測試儀采用7寸PLC多彩液晶觸控屏，中英文菜單顯示，高精度時鍾芯片，斷電存儲；PLC控製動態顯示；過載報警停機保護；可打印測試數據，儀器由可以調節流量閥（ 液體壓力源）、標準規定的壓力係統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控製精度高。

完全符合GB8368-2018要求研製。

技術參數：

1、真空泵範圍：負300KPA〜正500 KPA（可任意設置）

2、7寸PLC多彩液晶觸控屏

3、流量計流速範圍：0-100ML/min

4、靜水麵0-1200MM（可任意設置）

5、內嵌式打印機

6、1000毫升量杯

7、滿足醫用標準魯爾接頭

8、數據存儲：200組

9、整機重量：約80kg

10、整機功耗：80w

11、外形尺寸：635*480*255（mm）

12、淨重：60kg

A.5藥液過濾器濾除率試驗3

A.5.1 試驗液製備

用直徑為(20士1)pm的膠乳粒子懸浮液作為試驗液,100mL試驗液中約含有粒子1000個”。 A.5.2 步驟

按圖A.1所示的試驗裝置,安裝藥液過濾器,使其與實際使用狀態一致,在藥液過濾器下端約100mm處剪斷輸液器管路。

用5mL貯存在貯液瓶中的試驗液衝洗藥液過濾器,棄去濾出液。將100mL試驗液通過藥液過濾器,在抽真空條件下,使流出液全部通過一個孔徑為5pm~8pm、直徑47mm黑色格柵濾膜,將留有膠乳粒子的濾膜放在適當的顯微鏡的載玻片或托盤上，在50倍~100倍的放大倍數下對不小於50%的網格麵積中的膠乳粒子進行計數,明顯的非膠乳粒子不計。

試驗進行兩次。

如達不到所需的80%濾除率極限值,重複試驗。

試驗的全部過程應在潔淨的環境中進行,如可能,在層流下進行。

A.5.3結果表示

式(A.1)給出過濾器的濾除率,以百分數表示。

(1-:.)x100 …………………………(A.1)

式中:

n一一過濾膜上滯留的粒子數; no--所用試驗液中的粒子數
