一，用途
往複式磨耗試驗儀用於檢測塗料、塑料、裝飾織物、汽車內飾，立絨織物等的耐刮擦及耐磨耗性能。液晶屏控製並顯示試驗過程，可根據用戶需求設置往複磨耗次數，運動行程，往複運動速度等參數。獨特的摩擦臂設計，實現不同摩擦頭的替換。根據杠杆平衡原理精確控製壓力的實施。充分滿足不同標準對於摩擦形式、摩擦頭、壓力等的不同要求。織物往複式耐磨儀 flat abrasion tester for fabrics測定織物“耐磨性能”（486頁）的儀器。屬織物平磨儀中的一種。主要由運動平台、支架等組成。利用電動機傳動產生直線往複式運動。在運動平台上以一定張力安裝織物試樣。將支架包纏磨料（例如400號水砂紙）放到試樣上，往複摩擦。或將試樣包纏在支架上，將磨料展平張緊在運動平台上。支架和運動平台做相對運動，試樣受到平麵往複的磨損。測量一定次數下試樣的重量透光量及強度的變化或破損情況以確定試樣的耐磨性能。
二，測試原理
測試樣品被固定在水平的樣品台上，在規定的磨料和負載下隨著樣品台的水平移動而被磨耗。測試臂的另一端配以砝碼來保持測試臂的平衡，以確保樣品表麵負載的精確性。磨料
和負載架高度可調，以適合不同高度樣品的測試。
三，測試標準
ASTM F2496、ISO 1518-1、ISO 1518-2、GME 60248、D42 1775等

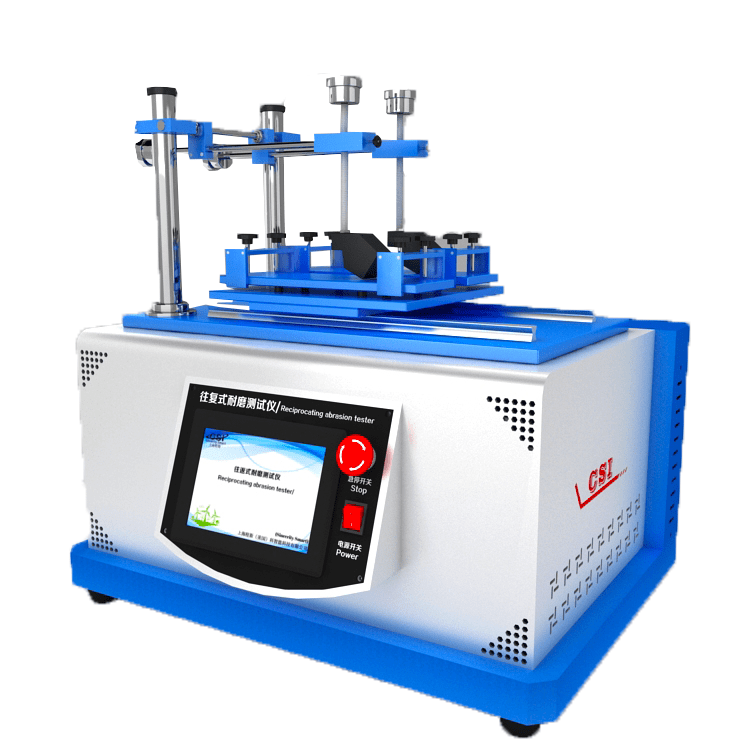

儀器由以下幾部分組成：附加砝碼、摩擦頭、平衡杆、固定旋鈕、鎖緊旋鈕、平衡砝碼;液晶屏;電源開關;急停按鈕。
附加砝碼：依據各標準及客戶需求配備不同附加砝碼，調節平衡後，附加砝碼的重量即為壓在試樣的重量。
摩擦頭：根據不同標準和客戶需求，有多種摩擦頭可供替換。本儀器配備有摩擦頭及其夾具如下：其中，對於D42 1775磨頭，在使用中需將砂紙貼附到磨頭圓弧表麵。對於橡膠裝磨頭及套具，在使用中需將套具拆開，將綠色磨頭放入套具中部，再用頂絲突出並旋緊，磨頭露出套具表麵0.1in。
固定旋鈕：鬆開固定旋鈕，若平衡砝碼與摩擦頭重量達不到平衡，則平衡杆發生傾斜。反之若鎖緊固定旋鈕，即使平衡杆不平衡也能鎖住當前位置。
鎖緊旋鈕：旋緊後，平衡杆的前後比例可鎖定。
平衡杆：起到衡量是否達到杠杆平衡的作用及支撐連接作用。
平衡砝碼：根據杠杆平衡原理，移動平衡砝碼的前後位置，與摩擦頭平衡。使附加砝碼的壓力為實際織物所受到的壓力。
液晶屏：具有設置試驗參數、顯示及控製試驗過程的功能。
電源開關：啟動或關閉儀器。
急停按鈕：緊急狀況，按動急停按鈕，儀器關機。
四，技術規格
行程範圍：6-150mm可調
速度範圍：1-100往複/min無級可調
液晶屏控製，可設置速度、往複運動次數等參數
液晶屏實時顯示並控製試驗狀態
兩工位設計，節省試驗耗時
滿足多種標準要求，可根據用戶的需求配備砝碼及摩擦頭
重量：48.5kg
尺寸：532*471*630(W*D*H)
電源：220V，50HZ，3A
五，選配
主機1台
測試軟件1套
測試臂套件2套
砝碼套件 6個(1N,2N,3.5N,5N,10N,24N)
D42 1775磨頭 2個(R18，長40mm)
CS-10磨頭 2個
H-18磨頭 2個
樣品固定架 2套
毛刷 1把
磨頭修複砂紙 1包(20片)
電源線1條
使用手冊1本
測試臂套件(1套)
砝碼片套件，6片(1N,2N,2.5N,5N,10N,24N)
不鏽鋼磨料固定器
CS-10磨頭一包(包10個)
H-18磨頭一包(包5個)
磨頭打磨器一個
S-14磨頭修複砂皮一包(含50片)
樣品固定架一套(含2個)
內六角工具一套(含6個)
毛刷一把
六，可選附件(需另購)
特殊測試臂
多種磨頭可選
Calibrase®CS-8,CS-10F,CS-10,CS-17
Calibrade®H-10,H-18,H-22,H-38
耐劃錐頭
耐磨錐頭(45°or90°)
Universal附件
ScotchBrite®套件
樣品夾板(適用於紡織樣品)
鉛筆硬度測試套件
Jumbo磨頭的夾具
爪型劃傷測試套件
GMW14125測試套件
6. 相關標準對比表
七，項目標準
ASTM F2496ISO 1518-1ISO 1518-2GME 60248D42 1775
速度(mm/s)6mm/s35±5mm/s10mm/s50mm/s20mm/s
單行路程≥100mm≥40mm100mm塑料≥25mm，織物=50±5mm40mm
速度(往複/min)≤1.8往複/min≤30往複/min3往複/min塑料≤60往複/min，織物=30往複/min15往複/min
摩擦頭摩擦筆：圓柱形，外徑7.21mm
摩擦環：U型，外徑為1.6mm
兩者洛氏硬度為56-58摩擦筆，筆尖分A/B/C/D四種
A: 半球形堅硬金屬，半徑(0.5±0.01)mm
B：半球形堅硬金屬，半徑(0.25±0.01)mm
C： 半球形人造紅寶石，半徑(0.5±0.01)mm
D： 半球形人造紅寶石，半徑(0.25±0.01)mm摩擦筆，筆尖為錐形藍寶石，尖端半徑為(0.03±0.05)mm無規則摩擦頭半圓形弧狀磨頭
壓力900g-2000g，100g的增量1N-20N, 0.5N的增量0-50g，0-100g，0-200g5N/10N或協定值-
測試對象表麵帶有印花的紙張，衣物，膜，塑料等油漆，清漆(試驗時將漆塗在塑料板上)油漆，清漆(試驗時將漆塗在塑料板上)塑料及裝飾織物塑料
試樣尺寸試樣：max厚12mm
max400*100mm(L*W測試板：厚0.7-1.0mm
200*100mm(L*W)測試板：max厚12mm
400*100mm(L*W)試樣：沒有明確規定，塑料長>25mm，織物長>50mm(至少要比單行路程要大)試樣：大於或等於50mm*40mm
本實用新型涉及工件耐磨試驗裝置，具體涉及一種往複式耐磨試驗儀。
布景技能：
工廠加工的零件處理後有耐磨要求的需檢測其耐磨性，目前一般采取的辦法是手工用銼平磨，這樣的缺點是手工辦法力度把握不準，並且衝突的速度以及衝突的距離每次都不同，人工計數簡單受攪擾出錯，手工固定工件不穩定簡單方位變動。以上這些問題導致衝突試驗不能真實準確的反映工件的耐磨性。
