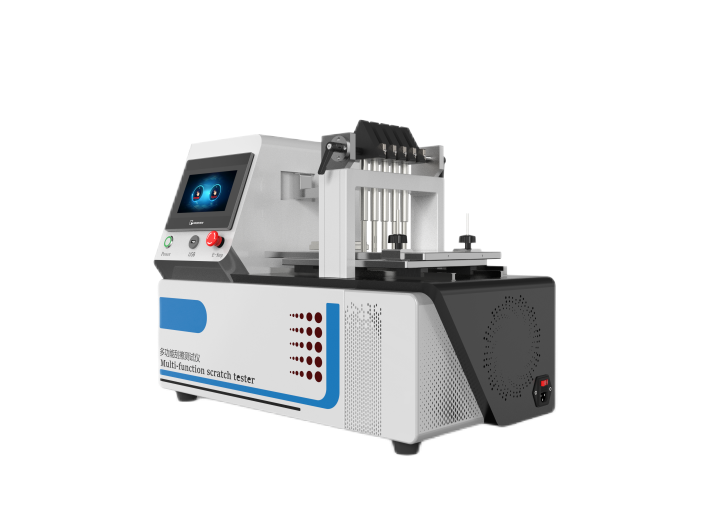

多功能耐刮擦測試儀



主要用途：

多功能耐刮擦儀整合百格法刮擦、五指刮擦法汽車行業常見測試方法，用於測試各種汽車用內外飾材料（塑料、橡膠、皮革、織物、塗層材料、非塗層材料及其他複合材料、油漆、油墨、軟金屬等）的耐刮擦性能。



多功能刮擦測試儀適用標準：

PV3974，GMW14688，GMW14698-A，FordBN108-13，GeneralMotorsGMN3943、Danmler-ChryslerLP-463DD-18-01，GB2918，GB6151，GB8424.3，BMWGS97034，STD1024-3113

GM 14688(A法)

GM 14688(B法)

Pv 3952大眾標準

Q/SQR S1-16-2016 奇瑞標準

Q/SQR T1-64 奇瑞標準

Q/LiA5400014-2023(V3)

GB/T 9286-97/ISO 2409ISO2409

GB/T 9279-2007/ISO 1518:1992

QCC SY051-2012

GB 9286-2021

GME 60 280



一、百格刮擦

測試原理：

主要以通用GMW14688及大眾PV3952為代表，利用一定直徑(一般是0.5mm或1mm)的金屬刮針在製品表麵以5-15N力刮劃相互垂直的2組平行劃痕，然後測量刮劃前後劃痕區域的色差或黑度的變化，評估材料的耐刮性能。



主要參數：

1.儀器電源：115/230VAC，50/60Hz(訂貨時請指定電壓)；

2.設備功率：400W；

3.試驗片規格：80×50mm；

4.樣本厚度：0.5——20mm；

5.標準載荷範圍：2——50N(2N進位)；

6.特殊載荷範圍：1——10N(1N進位)(須配合選購附件)；

7.刻劃路徑：25或45mm；

8.刻劃速度：1m/min或40mm/s。



二、五指刮擦

測試原理：

將樣品固定在試驗台上，刮擦杆一頂端固定碳化鎢製材質高度拋光刮擦頭，直徑為1mm或7mm，刮擦杆另一端固定砝碼，根據樣品尺寸及測試需求確定刮擦杆的安裝位置、數量和負載，刮擦距離一般設定為100mm——200mm，刮擦速度為100mm/s，測試完成後，在明亮的北方天空日光或D65標準光源下目測劃痕，評估材料的耐刮性能。



主要參數：

1.行程範圍：10-200mm可選擇其他行程；

2.速度範圍：10-200mm/s可任意設置；

3.速度緩衝：10±1mm；

4.碳化鎢刮擦指尖（5PCS）：直徑1.0mm球狀；

5.碳化鎢劃傷指尖（5PCS）：直徑7.0mm球狀；

6.九種重量設置（2N，3N，4.5N，5N，6N，7N，10N，15N，20N）；

7.塑料刮指：聚甲基丙烯酸甲酯(PMMA)；

i.直徑：16mm；厚度：1mm；

ii.刮指邊緣的半徑為0.5mm；

iii.硬度為shoreD85。

8.設備電源：AC220V±10%，50Hz。
