人工血管加壓破裂強度測試儀 文章

　

人工血管加壓破裂強度測試儀/動物血管爆破壓力測試儀



一、核心功能與測試原理‌

‌爆破壓力檢測‌

向動物血管內注入純化水或生理鹽水，以‌恒定速率增壓‌（通常1mL/s），實時監測直至血管破裂時的峰值壓力[（量程0-500kpa，精度±0.1%FS可選擇其他量程。

‌判定標準‌：爆破壓力需高於臨床預期壓力1.5-3倍，確保植入後耐受血流衝擊。

‌滲漏與耐壓測試‌

集成‌靜態保壓功能‌（如16 kPa恒壓60秒），檢測血管壁微滲漏，預判早期失效風險‌。



二、儀器特征

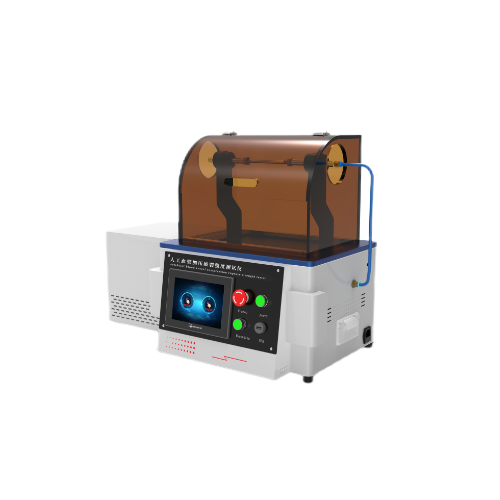

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控製器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。針對測試結果自動判斷，並由打印機打印出測試數據及結果以供分析。



三、測試目的

通過以下方式測定加壓破裂強度 :

a) 用液體或氣體以一可測量的壓強變化率直接充盈血管假體,直到血管假體樣本破裂;

b) 或將血管假體放置在有彈性、不透水內襯之外,液體或氣體以一可測量的壓強變化率直接填充血管假體，直到血管假體樣本破裂。

c)若適用,需要一個有彈性、不透水內襯,在 16 kPa(120 mmHg)壓強下,內襯直徑明顯大於血管假體樣本標示擴張直徑





四、技術要求‌

‌模塊‌	‌參數要求‌
控製係統‌	PLC控製係統
觸摸屏‌	7寸威綸通彩色觸摸屏
操作界麵‌	簡體中文/英文
壓力傳感器‌	0-500KPA，精度±0.1%FS，可根據樣品選擇其他量程
夾具	魯爾接頭或者寶塔接頭根據客戶選擇而定
時間計時器	觸摸屏顯示
精密調壓閥	1隻
內襯軟管	4MM，6MM，8MM，10MM等不同規格耐壓高
適合血管：	2-4-6-8-10-12-14-16-18-20-22-24-26-28-30（mm）數量各2個
夾具	2-4-6-8-10-12-14-16-18-20-22-24-26-28-30（mm）數量各2個
產品淨重	32.6kg
外形尺寸	430×390×500（mm）
電   源	AC90V-240V/50Hz（自適應寬電壓）
整機功率	70W
測力機構	內置
打印機	嵌入式打印機



‌五、執行標準及標準化測試流程

符合標準：YY0500-2021 A.5.3.2‌

‌樣本預處理‌

37℃生理鹽水浸泡30分鍾，恢複血管彈性。

‌漸進式加壓‌

以1 mL/s速率增壓至目標值（如120 mmHg），記錄破裂瞬間壓力及位置。

‌結果判定‌

‌合格標準‌：爆破壓力無軸向撕裂。





‌六、應用與注意事項‌

‌典型應用‌：

動物血管（如豬、犬）的力學性能研究。

人工血管耐壓性能驗證。

注意事項：‌

測試前需校準傳感器，確保係統無泄漏。

環境要求：室溫23±1℃，濕度50±5% RH





七、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

夾具

扳手1套;

宣傳冊若幹;

配套管徑夾具：2-4-6-8-10-12-14-16-18-20-22-24-26-28-30數量各2個；

彈性襯墊（長型氣球）10個；

8mm氣管2米；

4mm矽膠軟管1米；

​
