煤礦用非金屬瓦斯輸送管材耐正壓力測試儀 文章

煤礦用非金屬瓦斯輸送管材耐正壓力（lì）測試儀（yí）

符合AQ 1071-2009 4.3試驗 MT/T 558.1-2005  備注：MPE80級（jí）聚乙烯管僅（jǐn）受理0.6MPa～1.25MPa

主要參數（shù）：

 壓力範圍（wéi）：0-2MPA(可調（diào）)，增壓比 1:16

壓力表精度不低於1.0級（jí）

計（jì）時器精度在±2%以內

箱體尺寸：高900*寬1450mm*厚650mm

恒（héng）溫箱：外形（xíng）310-280-180mm，15升（shēng）；溫度0-99度

恒溫係統由恒溫槽,流體循環或攪拌裝置,加（jiā）熱和溫度控製裝置等組成。無論恒溫槽內的加熱介質是水、空氣或其（qí）他流體,溫度均保持（chí）在（zài）士2℃的偏差內。（恒（héng）溫槽（cáo））

壓力讀數偏差精度±2% ，配有內圓（yuán）錐接頭

主要配（pèi）置（zhì）：氣液增壓泵、防護機箱、調壓閥、卸荷閥、手拉閥、耐震壓力表、不鏽鋼管路、單向閥等

箱體尺寸：高900*寬1450mm*厚650mm

1試樣在施加壓力之前應進行預處理（lǐ）。預處理溫（wēn）度與試驗溫度相同。預處（chù）理時間應使試樣達到試驗（yàn）溫度為止。對於23C條件（jiàn）下的試驗,當將試（shì）樣浸在液體中（zhōng）,預處（chù）理時間不少於1h。當將試樣置於氣（qì）體介質中,預處理時（shí）間不少於 16 h。

2瞬時爆（bào）破試驗時,連續均勻（yún）地、快速地對試樣施加壓力,並同（tóng）時（shí）開始計時直至試樣破裂為（wéi）止。如果試樣在小於 60s內破（pò）裂,則降低施壓速度,重複試驗,直到試樣（yàng）在60~70s內破裂為止（zhǐ）。記錄試樣破裂時的壓力和時間及試樣的破裂（liè）狀態。

3 耐壓試驗時,連續均勻地把（bǎ）試樣（yàng）壓力施加到給定值,然後（hòu）開始計時。在（zài）整個（gè）試驗過程中。保持壓力，達到規定時間後（hòu）,記錄試驗結果和試樣破裂狀（zhuàng）態。 當破壞（huài）出現在距（jù）接頭一個直徑長度內時,如果有理由確認破壞是由樣（yàng）品（pǐn）本身存在某種缺陷造（zào）成的,該試樣有效。否則另取試樣重新試驗（yàn），

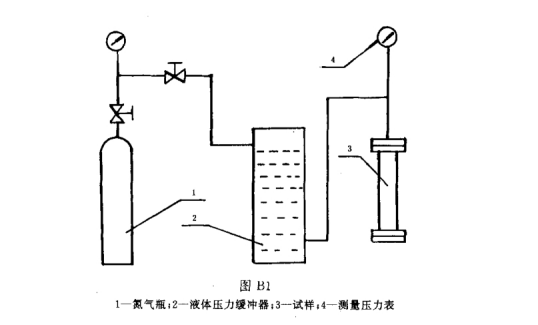

利用壓縮空氣,例如氮氣對液體壓力緩衝器施加壓（yā）力,再通過緩衝器中的壓力液體對試樣加壓
