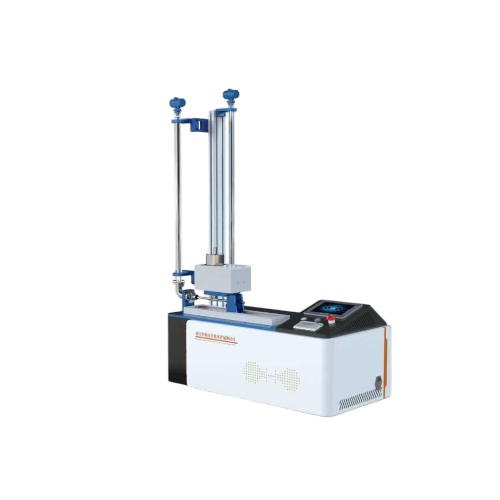

全自動液壓快換接頭低壓泄漏測試儀

用途：

本儀器適用於陰、陽接頭，成套接頭接入實驗裝置750mm液體高度靜壓狀態的下至少30min的泄漏量

適用標準

GB/T5861-2003/IS07241-2：2000液壓快換接頭試驗方法

技術參數：

控製係統：PLC;

操作界麵：7寸彩色觸摸屏；

設置：在觸摸屏上軟件上設置相關測試參數

液位傳感器：0~1000mm精度±0.5%FS1個

杠杆連接棒：1根，可根據客戶接頭定製具體的直徑

砝碼：50N；

外形尺寸：990*460*1250mm

測試功能：

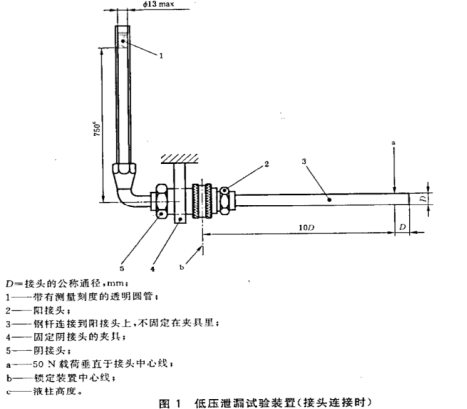

全自動低壓泄漏實驗（接頭連接時）

1） 裝人試驗裝置中，以試驗液體注入試驗裝置至750mm的液柱高度。在距離鎖定裝置的測量棒的軸線為10D處，施加50N載荷垂直於接頭中心線，見圖。D等於GB/T2351中的軟管公稱內徑。

2） 在不小於30min的試驗時間內測盤圓柱液麵下降高度。計算泄量（mL/h計）

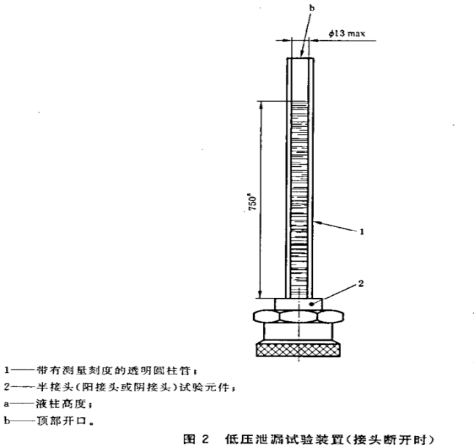

低壓泄漏實驗（接頭斷開時）

1）（陽）接頭裝入試驗裝置中，以試驗液體注入試驗裝置至750mm的液柱高度

2）不小於30min的試驗時間內測量圓柱液麵下降高度。計算泄漏量（mL/h計）。
