QUV紫外線耐候試驗箱

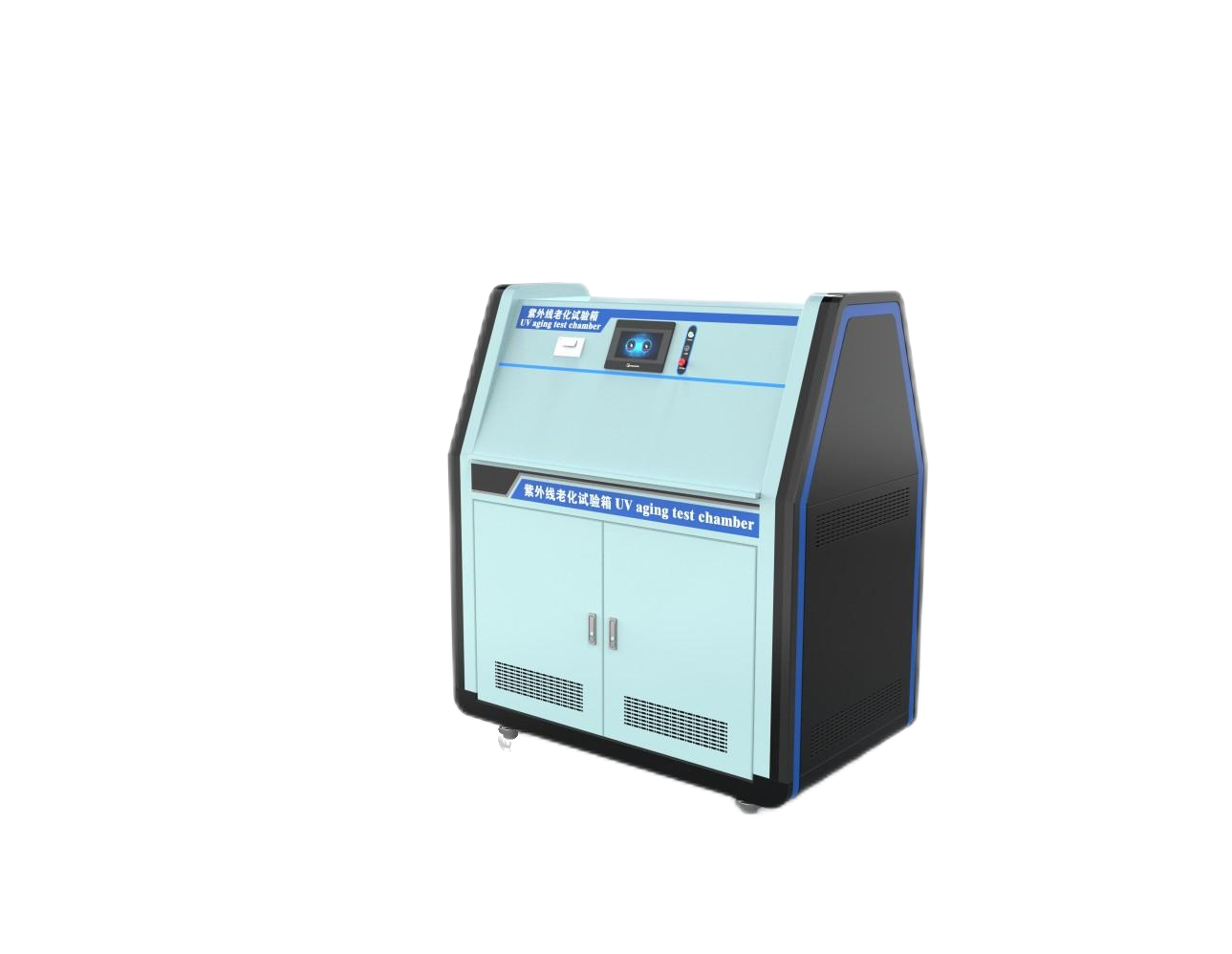

一、產品概述：

本產品采用最佳模擬陽光中ＵV段光譜的熒光紫外燈，並結合控溫、供濕等裝置來模擬對材料造成變色、亮度、強度下降、開裂、剝落、粉化、氧化等損害的陽光（UＶ段）高溫、高濕、凝露、黑暗淋雨周期等因素，同時通過紫外光與濕氣之間的協同作用使得材料單一耐光能力或單一耐濕能力減弱或失效，從而廣泛用於對材料耐氣候性能的評價，設備具有提供最好的陽光ＵV模擬，使用維護成本低廉，易於使用，設備采用控製自動運行，試驗周期自動化程度高，燈光穩定性好，試驗結果重現率高等特點。



二、結構與材質

1、試驗箱空間：400×1170×500mm

2、外形尺寸：550×1300×1480mm

3、機組材質：內外304不鏽鋼

4、試樣架：鋁合金框式基架視板

5、控製儀：彩色觸摸屏程控儀

6、輻照燈管：UVA-340 8支每麵4支共2麵

7、電源用漏電斷路器控製回路超載短路報警、超溫報警、缺水保護



三、技術參數

1、溫度範圍：RT+10℃~70℃

2、濕度範圍：≥90%RH

3、溫度均勻度：±1℃

4、溫度波動度：±0.5℃

5、燈管內中心距離：70mm

6、測試品與燈管的中心距離：50±3mm

7、輻照度：1.0W/m2內可調

8、光照、冷凝、噴淋試驗周期可調

9、燈管：L=1200/60W，8支（UVA/UVB使用壽命1600h以上）

10、控製儀：彩色觸摸屏韓國（TEMI880）

11、控溫方式：PID自整SSR控製

12、標準試件尺寸：75×290mm

13、水槽水深：25mm自動控製

14、有效輻照區域：900×210mm

15、紫外線波長：UVA範圍為315-400nm;UVB範圍為280-315nm

16、試驗時間：0~999H（可調）

17、輻照黑板溫度：50℃~70℃

18、標準樣品架：24付

19、機組具有自動噴淋功能

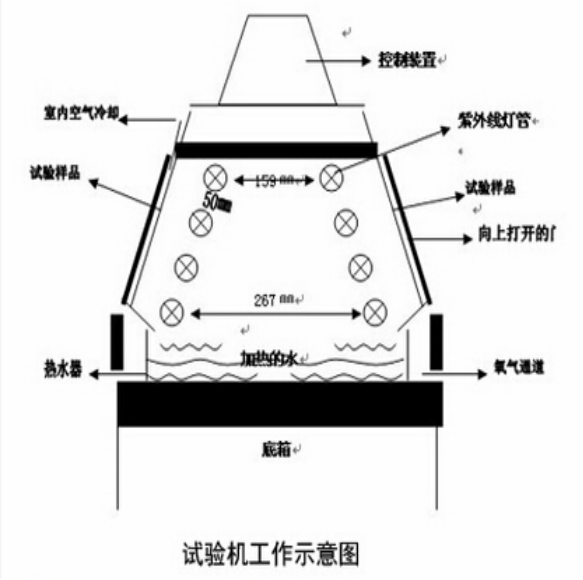

四、結構說明：

1、箱體采用數控設備製作、工藝先進、線條流暢、美觀大方

2、箱體材質為1.2mm厚304SUS高級不鏽鋼

3、箱內風道采用單循環係統、有一隻進口軸流風機、提高了空氣的流亮、加熱的能力、大幅度的改善了試驗箱內的溫度均勻性

4、燈管：專用紫外燈管、兩排共8支、60W/支，總功率5KW

5、燈管壽命：1600h以上

6、水源及耗量：自來水或蒸餾水約8升/天

7、在工作室兩邊共安裝8支UVA或UVB的紫外燈管

8、加熱方式為內膽水槽式加熱、升溫快、溫度分布均勻

9、箱蓋為雙向翻蓋式、關閉輕鬆自如

10、內膽水位自動補水、防止加熱管空燒損壞

11、試樣架由不鏽鋼或鋁合金製成

12、機組底部采用高質量PU活動輪固定

13、排水係統使用U型積沉裝置排水

14、試樣品表麵與紫外燈平麵相平行

15、噴淋係統內部安裝有自動噴頭、水壓可調



五。安全保護裝置

1、接地保護	2、電源超載短路斷路器
3、控製回路超載、短路熔斷器	4、缺水保護
5、超 溫 保 護



紫外光：

一級的光學反應對溫度變化並不敏感，然而，隨之而來的二級反應的速度則和溫度變化緊密相關。一般來說，隨著溫度升高，反應速度會加快，因此，在UV暴曬試驗過程中，溫度控製就顯得很重要，更重要的是要將加速試驗所采用的試驗溫度與材料在實際應用中遭遇的最高溫度相匹配。在設備中UV過程的溫度設置為50℃~70℃中的任何一點，具體取決於光照度水平和室內環境氣溫。設備的溫度調節是通過具有微電腦演算功能的控製器來指揮設備內的空氣加熱器、水加熱器等一係列係統來完成。

濕 氣：

隨著溫度的提高，潮濕對材料的破壞力會急劇增加。因此在潮濕過成中，溫度控製是最基本的要求。更進一步說，要產生加速效果就是要求在潮濕過程中保持高溫環境。所以在冷凝過程的溫度設置為40℃~60℃中的任何一點。



六、加熱係統

1、采用U型鈦合金高速加溫電熱管

2、溫度控製與光照完全獨立係統

3、溫度控製輸出功率均由微電腦演算，以達高精度及高效率之用電效益

4、加熱係統具有防超溫功能：

5.黑板溫度采用彩色觸摸屏程控儀、輸出功率均由微電腦演算，PID自整定，監控采用標準的PT100黑板溫度傳感器。

6.水槽溫度采用彩色觸摸屏程序韓國溫控儀控製加熱，水槽位於箱體下部，內置電加熱水器。在測試過程中，有一個測試段是黑暗凝露過程，它需要箱體內能產生較高溫度的飽和水蒸氣，當水蒸氣遇到相對較冷的樣板表麵時，會在樣板表麵凝結露水。



七.噴淋係統

1.噴淋均淋性調節.利用控製器的人工控製功能.在開門狀態觀察噴淋狀況.

2噴淋狀態監控：機器配備了噴淋裝置.噴淋裝置模擬下雨時的溫度劇變和雨水侵蝕.共有若幹噴嘴。噴淋均勻.什麽時候噴淋。噴淋多久.都由客戶自由設置.



​
