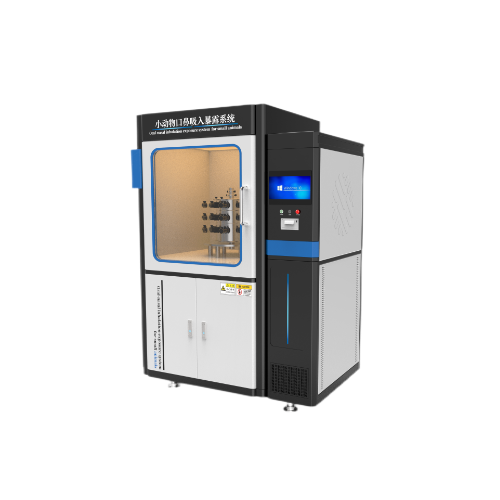

小動物口鼻吸入暴露係統



儀器介紹

本儀器可用於完成齧齒類動物（大鼠、小鼠、豚鼠等）對氣體、液體氣溶膠、粉塵氣溶膠、納米顆粒氣溶膠、煙氣等可吸入物的口鼻吸入暴露實驗。保證同一實驗組動物吸入染毒劑量的一致性；實現氣溶膠在線濃度檢測和樣品實時在線采樣；采用高精密控製係統，提高氣溶膠均勻度和穩定性。



設備特點：

1、口鼻暴露室為不鏽鋼雙筒結構，內缸正壓，外缸負壓保證了動物呼出的廢氣不汙染或稀釋氣溶膠

2、實驗過程中各暴露孔氣體質量濃度均勻性、穩定性誤差在±8%之內，液體氣溶膠質量濃度均勻性、穩定性誤差在+10%以內，粉塵氣溶膠質量濃度均勻性、穩定性誤差在±20%以內。均符合經合組織（OECD）吸入指導原則、農藥和化學品毒性試驗國家標準技術要求；負壓防護係統保障實驗人員安全：

3、實驗中產生的廢氣經過濾係統處理後完全達到國家安全排放標準。

4、軟件具有用戶分級管理、審計追蹤、數據不可更改，數據不可刪除、電子簽名等功能，符合GLP實驗室要求。



應用範圍

藥物安全評價領域、呼吸性疾病造模和藥效評價領域、化學品和農藥安全評價領域、放射性物質危害評估及防護領域、吸入免疫領域、環境評價領域、軍事醫學、航天醫學領域。



符合標準：

GB/T15670.6~2017《農藥登記毒理學試驗方法第6部分：急性吸入毒性試驗》

GB/T15670.12~2017《農藥登記毒理學試驗方法第12部分：短期重複吸入染毒(28天)毒性試驗》

GB/T15670.13~2017《農藥登記毒理學試驗方法第13部分：亞慢性毒性試驗》

GB/T15670.26~2017《農藥登記毒理學試驗方法第26部分：慢性毒性試驗》



技術參數：

控製係統：PLC+Windows

顯示操作：15寸工控一體機，嵌入式工業電腦

氧濃度檢測：0~25%精度：±1.5%

二氧化碳分析儀：量程：0~5%精度±2%

一氧化碳分析儀：0~100ppm精度±2%

氣溶膠發生單元：液體氣溶膠發生器、粉塵氣溶膠發器、高效霧化發生器、VOC發生器等



廢氣處理單元

1.實驗艙

1.1主體采用316L不鏽鋼材質，內部操作空間尺寸≥0.8m（長）×0.8m（寬）×1.6m（高），外部尺寸≤2.5m（長）×1.5m（寬）×2.2m（高），無消毒死角。

1.2實驗艙氣密性應滿足櫃內壓力低於周邊環境壓力250Pa下的每小時泄漏率不大於淨容積的0.25%

1.3送排風裝置

1.3.1有獨立送排風裝置，送、排風高效過濾效果不低於H14級且均具備原位檢漏條件。

1.3.2排風機風量範圍250m³/h～300m³/h，風量可調，手套脫落後手套口進風速度≥0.7m/s，

1.4傳遞窗

1.4.1容積≥60L，主體采用316L不鏽鋼材質。

1.4.2具有獨立送排風係統，並具有紫外消毒功能。

1.5手套采用耐酸堿及消毒劑腐蝕的橡膠材料製成。

1.6配備過氧化氫消毒接口。

2.暴露裝置

2.1暴露塔為316L不鏽鋼材質，可置於實驗艙內，能滿足小鼠、大鼠、豚鼠、雪貂和兔實驗需求，並提供相應動物固定裝置。

2.2暴露口≥36個，暴露口氣溶膠質量濃度均勻度誤差在±20%以內,6小時穩定性偏差±20%以內。

3.氣溶膠發生器

3.1至少包括液體氣溶膠發生器、固體氣溶膠發生器兩種氣溶膠發生器。

3.2液體氣溶膠發生器：采用316L不鏽鋼材質，產生的氣溶膠空氣動力學質量中值（MMAD）：1μm～4μm，幾何標準偏差（GSD）：1.5～3，發生細菌氣溶膠時＜3μm的粒子≥90%。

3.3固體氣溶膠發生器：采用316L不鏽鋼材質，適用顆粒大小0.1μm～50μm；氣溶膠質量流量10mg/min～20000mg/min，可調；發生氣體流量5L/min～100L/min，可調。

4.采樣器

4.1至少包括衝擊式生物氣溶膠采樣器、六級安德森生物氣溶膠采樣器、大流量生物氣溶膠采樣器。

4.2衝擊式生物氣溶膠采樣器采樣流量≥12.5L/min，采樣液量≥20mL。

4.3六級安德森生物氣溶膠采樣器粒徑測試範圍：0.65μm～10μm，配備粒徑計算分析軟件，輸入各級采樣值可計算MMAD、GSD等數據。

4.4大流量生物氣溶膠采樣器采樣流量≥300L/min，形成樣本液量≤8mL，采樣過程中可自動補充揮發的采樣液，采樣管可更換。

5.液體輸送儀

5.1流速範圍0.1mL/min～10mL/min，可調。

5.2自動記錄和輸出補給實驗數據。

6、小動物肺部定量霧化器：液體遞送量25μL～250μL/次。

7.氣溶膠質量濃度測量儀

7.1測量範圍0.1mg/m3～10000mg/m3，精度範圍±0.05mg/m3。

7.2可對接操作軟件對數值進行實時圖形化顯示、存儲及輸出。

8.暴露裝置監測模塊

8.1對暴露塔內參數進行監測並實時顯示。

8.2監測參數至少包括溫度、濕度、氧氣濃度、二氧化碳濃度、壓力、氣溶膠載氣流量、潔淨空氣稀釋流量、抽氣流量、采樣流量、補氣流量等。

9.控製軟件

9.1至少具有三級權限用戶管理。

9.2參數設定至少包括壓力控製、載氣流量控製、稀釋流量控製、抽氣流量控製、采樣流量控製。

9.3具備實時曲線、曆史曲線、曲線詳細查看、報表記錄、報警記錄、數據導出等功能。

9.4具備遠程控製拓展接口。

9.5可設置工作、排風、消毒三種不同模式。

10.過氧化氫消毒機

10.1消毒噴頭需具有360°旋轉噴霧功能，具備遠程遙控、數據打印、數據導出等功能。

10.2單次裝載消毒液容量不低於4L，粒徑小於700nm霧化粒子占比≥90%。

10.3對枯草芽孢杆菌或嗜熱脂肪芽孢杆菌的殺滅對數≥6，提供第三方消毒效果檢測報告。

11.提供本裝置微生物氣溶膠實菌暴露均一性、穩定性、安全性驗證技術方案、消毒技術方案及生物安全風險評估



基本配置：

1、實驗艙1套

2、暴露裝置1套（含暴露塔1台、密閉式小鼠固定筒40個、密閉式大鼠固定筒40個、密閉式豚鼠固定筒40個，密閉式雪貂固定筒10個、密閉式兔固定筒10個）

3、氣溶膠發生器1套

4、采樣器1套

5、液體輸送儀1台

6、小動物肺部定量霧化器1台

7、氣溶膠質量濃度測量儀1台

8、暴露裝置監測模塊1套

9、控製軟件1套

10、過氧化氫消毒機1台；

11、說明書1本；

12、合格證1份；

13、操作視頻1套
