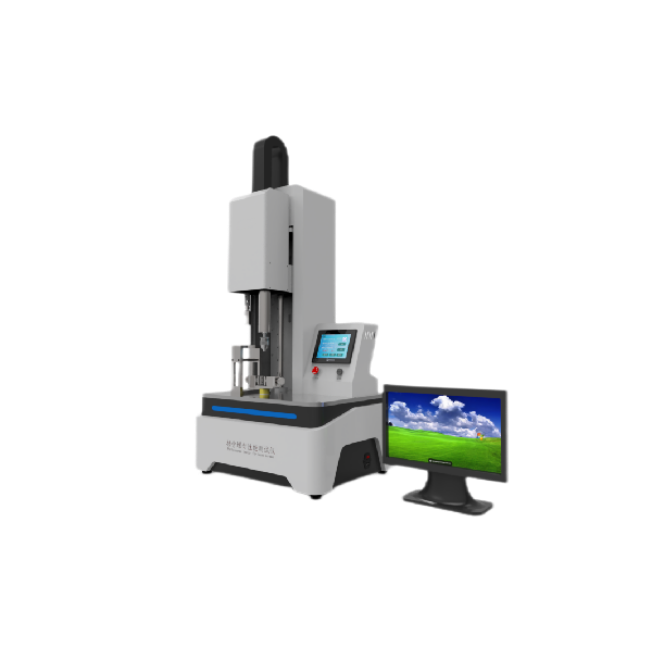

接骨螺釘性能測試儀



一、核心測試項目與標準

‌1. 力學性能測試‌

​

‌測試項‌	‌目的‌
‌扭矩測試‌	測量螺釘旋入/旋出時的扭矩，評估螺紋緊固性與抗斷裂能力
‌軸向拔出力‌	模擬骨骼握持力，檢測螺釘從模擬骨料中的抗拔脫強度
‌自攻性能‌	評估螺釘在骨質疏鬆條件下的旋入順暢性
‌彎曲強度‌	驗證橫向載荷下的抗變形能力

‌2. 動態性能測試‌

‌疲勞耐久性‌：通過循環加載模擬長期服役狀態，檢測螺釘在反複應力下的穩定性。

‌斷裂扭轉角‌：量化螺釘延展性，為醫生提供操作預警。



二、產品特征

開放式結構，友好人機界麵操作，多組曲線繪製模式，測試過程更明晰

采用精密微分電機驅動，傳動更平穩，噪音更低，定位更準確，測試結果重複性更好

高靈敏度荷重元，高精度絲杠確保精確位移

專業高性能控製係統控製雙伺服電機協調動作

全自動測量

簡單易操作，高度簡化的控製係統將一切繁瑣設置放在後台完成，一鍵式啟動

專業夾具適用不同測試模式

內置專用校準程序，便於計量、校準部門（第三方）對儀器進行校準

支持數據導出和Office軟件，結合優化的綜合數據處理係統

功能多樣化，一機實現：拔出性能、自功性能、旋動扭矩、扭轉性能、插入力



三、關鍵技術參數

‌參數項‌	‌規格‌
控製係統	PLC控製係統
操作界麵	7寸彩色觸摸屏，中英文切換
高精度滾珠絲杆，精度0.01mm
高精度電機驅動，穩定性好
動態扭矩傳感器	DYN-201D-D18 （30nm），精度±0.1%FS
S型拉壓力稱重傳感器	0-300kg，精度：±0.03％FS（可定製其他量程和精度）
柱式稱重傳感器	0-500kg，精度：±0.05％FS（可定製其他量程和精度）
夾具	若幹，可定製
選配項目	筆記本電腦或台式電腦
試驗行程	0-300mm
測試模式	驅動扭矩、自攻性能
試驗速度	1-300mm/min無級變速
設備重量	80kg
外形尺寸	700*520*1580（mm）



四、執行標準

YY 0018 -2016 【骨接合植入物 金屬接骨螺釘】

YY/T 1504 【金屬接骨螺釘軸向拔出力試驗方法】

YY/T 1505 【金屬接骨螺釘自攻性能試驗方法】

YY/T 1506 【金屬接骨螺釘旋動扭矩試驗方法】

YY 0315-2016 【鈦及鈦合金牙種植體】

YY/T 0346 【骨接合植入物 金屬股骨頸固定釘】

YY/T 1779 【牙科學正畸支抗釘】

YY/T 0119.2-2014【脊柱植入物 脊柱內固定係統部件 第2部分：金屬脊柱螺釘】

YY/T 0662-2018 【外科植入物 不對稱螺紋和球形下表麵的金屬接骨螺釘 機械性能要求和試驗方法】

ASTM F543 【Standard Specification and Test Methods forMetallic Medical Bone Screws】



五、測試流程標準化步驟

‌試樣製備‌：

生物可吸收螺釘：旋入模擬骨料至60%深度（全螺紋）或全螺紋深度（部分螺紋）‌。

金屬螺釘：固定於特製夾具，確保軸向對齊‌。

‌參數設置‌：

旋入速度：≤5 r/min；拔出速度：5 mm/min‌。

‌執行測試‌：

記錄扭矩-角度曲線（扭矩測試）、力-位移曲線（拔出測試）‌。

‌失效判定‌：

‌合格標準‌：

斷裂強度≥4N（靜態負載）‌；

旋入扭矩＜螺釘/螺絲刀屈服強度‌。



六、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

筆記本電腦（選配）;

台式電腦（選配）;
