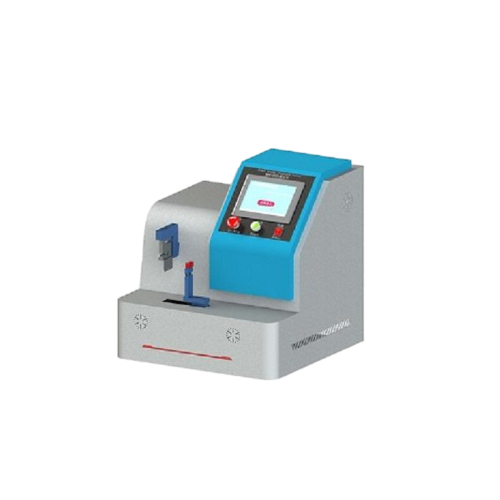

醫用針管韌性測試儀

醫用針管韌性測試儀

​

醫用針管韌性測試儀是醫療器械質量檢測的核心設備，主要用於評估注射針、留置針、消融針等醫用穿刺器械的彎曲耐久性和抗斷裂性能。其核心功能是通過模擬臨床使用中的反複彎曲應力，確保針管在治療過程中不發生斷裂，保障醫療安全。

一、功能原理及係統

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換

‌力學模擬測試‌

將針管一端固定，在‌規定跨距‌（如10cm）處施加垂直力，以‌0.5Hz頻率‌雙向反複彎曲特定角度（正常壁25°、薄壁20°、超薄壁15°），循環20次後觀察是否斷裂‌。

通過高精度傳感器實時記錄變形量和應力分布，生成韌性性能曲線‌。

‌自動化判定‌
儀器內置智能係統，自動完成測試流程（夾持→彎曲→數據采集），並依據標準（如GB 18457、ISO 9626）判斷是否合格，減少人為誤差‌。

打印機：嵌入式微型打印機。

二、關鍵技術參數

三、執行標準

符合GB 18457-2015標準，具備數據存儲和自動判定功能，適用預灌封針管‌。

於微波消融針，搭配高位移傳感器精準檢測微裂紋‌。

‌核心標準‌：

中國：GB 18457-2015《製造醫療器械用不鏽鋼針管》、GB 15811-2016《一次性使用無菌注射針》‌。

國際：ISO 9626《醫療器械用不鏽鋼針管》‌。

替代‌進口設備‌
德國Zwick Roell、美國Instron等品牌占據高端市場，適用於高精度研發場景‌。

四、應用場景與標準

‌適用產品‌：注射針、輸液針、采血針、消融針、留置針及預灌封注射器針管‌。

五、測試流程與結果判定

‌操作步驟‌：
① 固定針管手柄端；
② 設定跨距及彎曲角度（據管壁類型選擇）；
③ 啟動儀器自動施力並記錄數據；
④ 檢查針管是否斷裂或產生永久變形‌。

‌合格標準‌：
完成20次雙向彎曲後無斷裂即為合格，否則視為韌性不足‌。

醫用針管韌性測試儀通過量化針管的抗彎性能，顯著降低臨床斷針風險（不良品檢出率可達99.6%）‌，是醫療器械生產企業、質檢機構及研發單位的必備設備。
