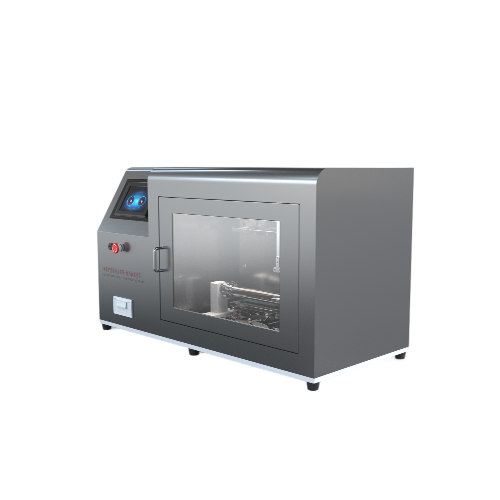

電纜護套耐動態切割-耐刮磨試驗儀

　

電纜護套耐動態切割-耐刮磨試驗儀



儀器應用

電纜護套耐動態切割-耐刮磨試驗儀適用於各類汽車電線、電纜的耐刮磨試驗。



耐刮磨試驗電纜護套固定金屬芯棒上然後固定在工作平台上，刮針在一定荷重以下對產品來回往複測試，達到預設次數設備自動停止，一旦試樣磨損，跟金屬芯棒接觸儀器測試結束。

耐動態切割電纜護套固定金屬芯棒上然後固定在工作平台上，按照預設切割次數，以設置的加壓荷載速率進行切割，一旦刀片跟金屬芯棒接觸測試結束



執行標準

Q/QF098-2017



技術參數

測試係統：PLC

操作界麵：7吋彩色觸摸屏，中英文切換；

試樣長度：200mm左右；

壓力傳感器範圍：0-50N，精度±0.05%FS；

金屬芯棒：2mm、4mm、6mm、8mm、10mm、15mm、20mm、25mm、30mm、35mm、40mm，芯棒長度350mm可根據客戶要求定製

耐刮磨試驗：試驗次數：0~9999次可設置

往複頻率：55±5次/min

往複距離：50mm，

刮磨荷載：10N

耐動態切割：切割次數：0~9999次可設置

刮擦荷載：30N，精度±0.05%FS

荷載速率：1N/s

測試前切刀應於試樣垂直，試驗後，試樣全自動轉動角度90°，並向前移動25mm<

夾持方式：電鍍卡盤；

電源：220V,50HZ；

外形尺寸：1100*500*640mm；



設備優點

高精度滾珠絲杆+伺服電機驅動；

全自動旋轉角度；

適合不同直徑線纜；

可視窗口



配置清單

主機1台；

測試軟件1套；

說明書1份；

合格證1份；

保修卡1份；

簽收單1份；

銘牌1塊；

電源線1根；

扳手1套；

宣傳冊若幹；































​
