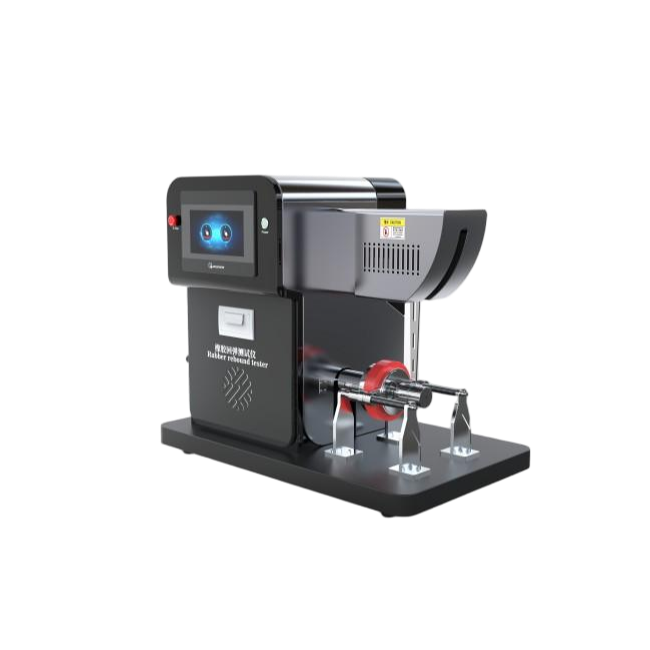

橡膠回彈測試儀 衝擊彈性試驗機 電子式橡膠回彈

　

橡膠回彈測試儀，衝擊彈性試驗機 電子式橡膠回彈儀



橡膠回彈測試儀是專用於測定硫化橡膠回彈性能的核心設備，其原理是通過量化材料受衝擊後的能量恢複率來評估彈性。

符合標準

彈性衝擊試驗儀是依據國家標準GB/T1681-2009《硫化橡膠回彈性的測定》以及國際標準IS04662-1986《橡膠-硫化橡膠回彈性的測定》設計製造。

DIN 53512-2000橡膠試驗，回彈性的測定(Schob擺錘)；

ASTM D3574等標準



一、核心原理與結構

‌測試機製‌

‌擺錘式‌：衝擊球（直徑15mm）以0.5J能量撞擊試樣後，測量擺錘回彈角度計算回彈率‌。

‌落球式‌：鋼球自由落體衝擊試樣，通過反彈高度與初始高度的比值確定回彈性能‌。

‌關鍵部件‌
包含機座、擺杆係統、試樣夾持裝置（氣動或機械固定）、高精度角度傳感器/位移測量單元及數顯屏‌。



二、技術參數與標準化操作

‌試樣規格‌

標準圓柱體：直徑Φ29±0.5mm，厚度12.5±0.5mm‌。

恒溫環境：測試需在23±2℃、濕度45%-55%條件下進行‌。

外形尺寸：540*300*430mm;

電源：220V，50hz

‌核心指標

傳感器範圍：500N，精度±0.05%FS；‌

衝擊速度：1.4±0.6m/s（擺錘式）

回彈率誤差：≤±0.5%

適用硬度範圍：30–85 IRHD‌。

‌操作流程‌

試樣夾持 → 擺錘預抬至水平位 → 釋放衝擊 → 記錄回彈角度/高度 → 自動計算回彈率‌。



三、核心應用領域

‌輪胎製造‌：回彈率＞60%可降低新能源車能耗（提升續航5-8%）‌；

‌減震器件‌：高鐵減震墊需保持75–85%回彈率，低溫工況（-40℃）測試防脆化‌；

‌體育用品‌：運動鞋中底材料回彈率≥70%可提升彈跳高度3-5cm‌。

四、技術演進趨勢

‌智能化升級‌

選配電腦版MODBUS-RTU協議支持USB接口，實現與PLC/組態係統數據互通‌；

PLC+HMI觸控屏自動記錄峰值、計算均（jun1）值，減少人工誤差‌。

‌定製化能力‌
部分廠商支持非標定製，如寬溫環境艙（-40℃至150℃）模擬極端工況‌。

五、選購關鍵指標

衝擊能量精度（0.5J標準）‌；

誤差範圍（±0.5%）‌；



六，配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;



​
