注射座耐穿刺性和穿刺落屑測試儀 工作原理是怎

　

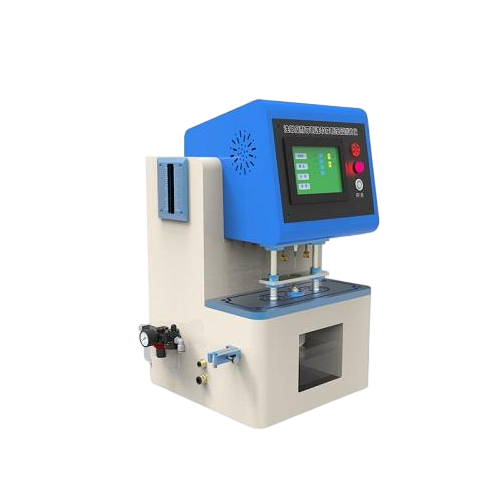

注射座耐穿刺性和穿刺落屑測試儀



‌一、核心測試功能‌

‌耐穿刺性測試‌

‌原理‌：通過機械驅動穿刺針（外徑0.7mm專用針‌14）以設定速度（0-200mm/min可調‌）、角度（垂直90°為主）反複穿刺注射座（通常≥1000次），模擬長期臨床使用場景。

‌性能驗證‌：穿刺後施加50kpa和200kpa壓力各30秒，檢測注射區是否泄漏（液滴形成數量）或結構破損。

‌穿刺落屑檢測‌

‌落屑收集‌：穿刺過程中同步注射純化水（每10次穿刺注入1mL），通過布氏漏鬥和快速濾紙收集流經導管的液體。

‌落屑判定‌：在5倍放大條件下人工計數濾紙上的可見落屑（≥10μm顆粒），合格標準為全程落屑總量≤20粒。



‌二、核心參數‌



‌模塊‌	‌技術參數/功能‌
控製係統‌	PLC控製係統‌
操作界麵‌	7寸彩色觸摸屏，中英文切換
加載壓力‌	0-500kpa，精度：±0.5％FS（可定製其他量程和精度）
刺穿速度‌	0-100mm/min可任意設置，設計值範圍：0-200mm/min
測試樣品	驅動電機均（jun1）勻旋轉不同位置刺穿落絮，完全采用全自動旋轉功能，減少人工操作
附加功能	刺穿後在一定的壓力下，是否泄漏試驗項目測試
軟件	1套含操作視頻
電源	220V，50Hz
重量	46.7kg
外形尺寸	500*420*750（mm）
夾具1套，布氏漏鬥
刺穿和樣品旋轉均采用高精度滾珠絲杆個高精度電機驅動，精度0.01mm
魯爾接頭1套（安裝試樣），若有其他規格產品可聯係91视频网銷售定製其他規格免費製定



‌三、執行標準及標準化操作流程

符合標準

YY 0332—2011 ，YY/T 0285.6-2020

試驗儀器

1）試驗用針:符合YY 0881規定的植入式給藥裝置專用注射針，外徑0. 7 mm。

2）注射器：符合GB 15810,規格為5mL。

3）水:純化水。

4）快速濾紙。

5）布氏漏鬥。

試驗步驟

1）如果注射座與導管是分離的，按使用說明書提供的方法連接。使導管末端置於快速濾紙及布氏漏鬥上方，以使試驗中的注入液經過濾紙過濾。

2）用丙酮擦拭各試驗用針晾幹。

3）將注射器與1支試驗用針連接,充入水至注射器公稱容量。

4）用裝配好的試驗用針向給藥裝置的注射座的注射區反複穿刺，穿刺點分布應盡量均勻。每穿刺10次，向注射座內注射1 mL水。共穿刺50次，注入5 mL水。

5）更換一支新的試驗用針，直至完成1 000次或標稱的最大穿刺次數。 在5倍放大條件下，檢驗濾紙上是否有穿刺過程中所產生的落屑並對其計數。

6）將注射座的注射區向下懸置，從導管給藥端分別施加50 kPa和200 kPa的壓力各30 s,記錄注射區形成的液滴。

‌

‌四、應用場景與意義‌

‌質控合規‌：強製滿足‌YY 0332-2011‌對植入式給藥裝置的安全認證要求。

‌風險預防‌：避免臨床因落屑栓塞或密封失效導致感染、堵管等並發症。

‌研發優化‌：對比矽膠/橡膠等材料的抗穿刺性能，改進注射座設計。



五、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

250ml玻璃量杯1個;

布氏漏鬥1個;
