導尿管強度測試儀 文章

　

YY0/T325-2022導尿管強度測試儀、帶球囊導尿管強度、球囊導尿管強度、無球囊導尿管強度



一、功能與測試原理

‌核心功能‌

‌拉伸強度測試‌：檢測導尿管管身及連接處（如球囊、錐形接口）的最大斷裂拉力，防止術中管體斷裂殘留體內。不同類型導尿管（矽膠/乳膠）強度標準各異。

‌球囊可靠性測試‌：充盈球囊後施加靜態拉力或動態衝擊），評估抗破裂與抗變形能力‌。

‌彎曲強度測試‌：繞規定直徑圓柱彎曲，檢查是否開裂或變形，模擬體內彎折場景‌。

‌連接分離力測試‌：檢測錐形接口與引流係統的連接牢固性，防止意外脫落‌。

測定原理

帯球囊導尿管可能長期在原位使用，因此對有球囊導尿管，試驗前先將導尿管浸入模擬尿液中 14 d, 對無球囊導尿管，可省略這一步驟向導尿管的尖部與管身間的連接處施加一拉力，對於有側孔眼的尋尿管嬤力施加於孔眼上, 對無側孔眼的導尿管，拉力施加於管身和排泄錐形接口之間卸下拉力後，檢查導尿管受破壞跡象。





二、儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控製器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規範化標準化。信息安全方麵采用三級密碼，讓信息安全可靠。測試操控範圍包括：公稱容量、芯杆位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均（jun1）力，Z大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，並由打印機打印出測試數據及結果以供分析。



三、關鍵性能參數

‌項目‌	‌參數要求‌
控製係統‌	PLC控製係統
操作界麵‌	7寸威綸通彩色觸摸屏，中英文切換
恒溫槽‌‌	15L-----溫度可任意設置0-99度（測試可軟件設定）
砝碼範圍‌	砝碼1kg，0.7kg，0.5kg數量各3件含連接裝置重量
時間計時器	觸摸屏顯示
整機功率	70W
測力機構	內置
打印機	嵌入式打印機
電源	AC90V-240V/50Hz（自適應寬電壓）



四、測試步驟及標準測試

符合標準：YY/T 0325-2022規範拉伸、球囊、彎曲測試流程。

A.3 儀器

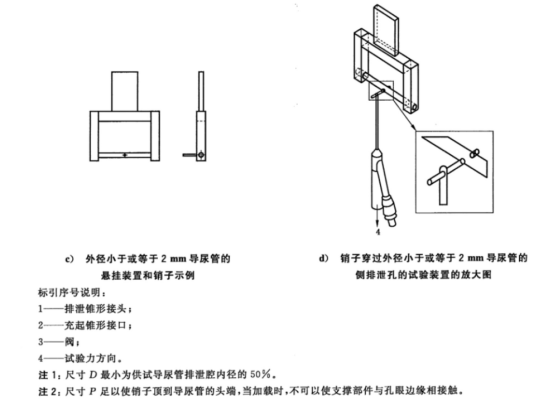

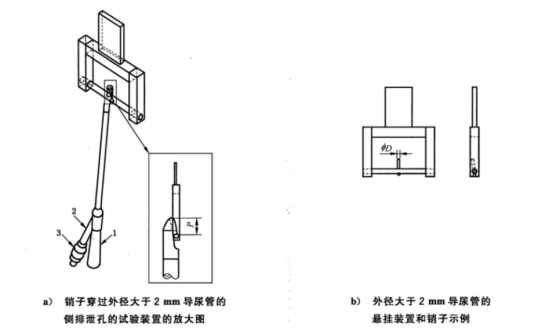

A.3.1 有側排泄孔導尿管的懸掛裝置,其上有一能穿過導尿管側排泄孔的銷子,銷子直徑最小為供試導尿管排泄腔內徑的.50%。圖A.1給出了適宜裝置的示例。對沒有側排泄孔的導尿管,其管身夾於適宜的夾具上。

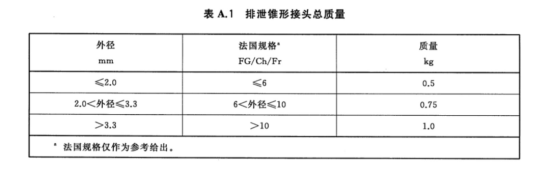

A.3.2 將砝碼連接於排泄錐形接頭並稱重,其總質量如表 A.1中所示





A.3.3水浴或其他裝置,能將溫度控製在(37士2)℃。

A.3.4計時器。

A.4 步驟

A.4.1 將導尿管浸人新製備的模擬尿液(A.2)中,並置於水浴(A.3.3)中,控製在(37±2)℃,使球囊和管身全部浸沒。

A.4.2 導尿管在模擬尿液中浸泡14d後取出(若適用),用自來水衝洗並使其幹燥。

A.4.3 將導尿管置於(22士5)℃溫度條件下。

A.4.4 將懸掛裝置(A.3.1)上的銷子穿過導尿管頭端處的側排泄孔,將其懸掛(見圖A.1)。對無側排泄孔的導尿管,則用一適宜的夾具將其懸掛。

A.4.5 手持砝碼(A.3.2),將其接於導尿管的排泄錐形接頭上。輕輕向下放砝碼,直至其自由懸掛於導尿管之上。保持其位置1min後取下砝碼。

A.4.6 目視檢查導尿管所有連接處的分離和損壞以及側排泄孔撕裂現象。

A.5試驗報告

試驗報告應包含以下信息:

a)導尿管識別；

b)試驗後頭端/管身的連接和側排泄孔的狀況。







五、應用場景

‌生產質控‌：廠家全檢導尿管抗拉強度（斷裂風險降低72%）及球囊密封性。

‌檢測機構‌：監督市場產品合規性（如錐形接口分離力抽檢）。

‌臨床驗證‌：醫院評估導尿管長期留置安全性（如14天模擬尿液浸泡測試）。



六、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

1kg砝碼3個;

0.75kg砝碼3個;

0.5kg砝碼3個;
