導尿管球囊抗拉性測試儀文章

時間：2025-07-19 16:29 點擊次數：

導尿管球囊抗拉性測試儀

一、測試原理與流程

‌力學模擬機製‌

‌靜態拉力測試‌：球囊充盈生理鹽水後，懸掛規定砝碼（如0.45kg）保持2分鍾，驗證抗持續牽拉能力。

‌動態衝擊測試‌：將砝碼提升至懸掛點上方60cm高度釋放，模擬導尿管受瞬時衝擊場景，檢測球囊抗破裂性。

‌

二、核心設備架構

‌懸掛裝置‌

漏鬥狀支撐套采用剛性材料，沉頭孔設計消除銳邊，確保導尿管固定穩固。

‌測力係統‌

高精度傳感器實時監測拉力值。

‌智能控製係統‌

7寸觸控屏設定參數（如砝碼質量、衝擊高度），自動記錄數據並生成測試報告。

三、核心技術參數

‌項目‌	‌要求‌
控製係統‌	PLC控製係統
操作界麵‌	彩色7寸觸摸屏，中英文切換
夾具‌	1套
砝碼‌	0.45kg,數量1隻
電源	220V，50Hz
注：測試需在23℃±2℃環境進行，避免溫度波動幹擾結果‌。

四、執行標準及標準化流程

符合標準：滿足YY/T 0325—2022標準

J.1原理將導尿管放人漏鬥狀支撐套內並充盈球囊。連接砝碼並輕輕向下放,直至其懸掛於導尿管之上。保持位置2min後,將砝碼提升至其懸掛位置上方60cm處並釋放,使其自由垂直下落。

J.2 儀器

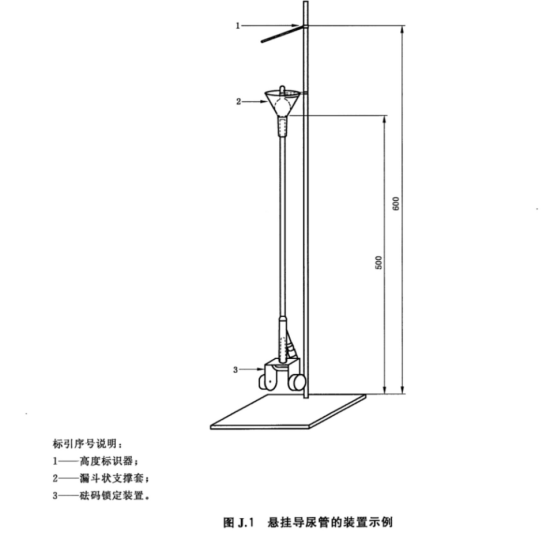

J.2.1 導尿管懸掛裝置,由一剛性材料板製成,具有以下結構特征(圖J.1):

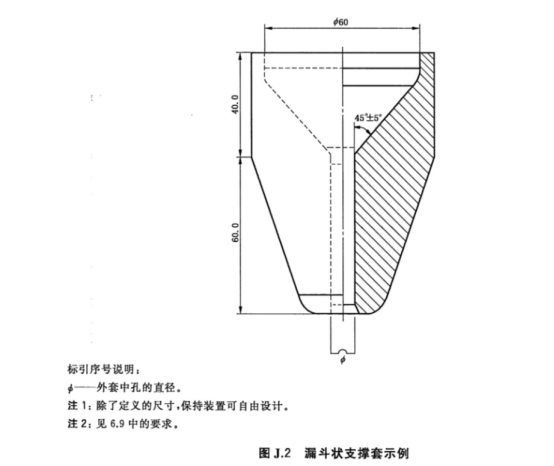

a) 漏鬥狀支撐套有一直徑比供試導尿管規格大0.33mm的孔,孔的上板麵有一沉頭孔,如圖J.2所示;

b)固定孔的結合處無銳邊。

注:為了便於放供試導尿管,試驗板可從孔的中心線處對稱地分成兩半。

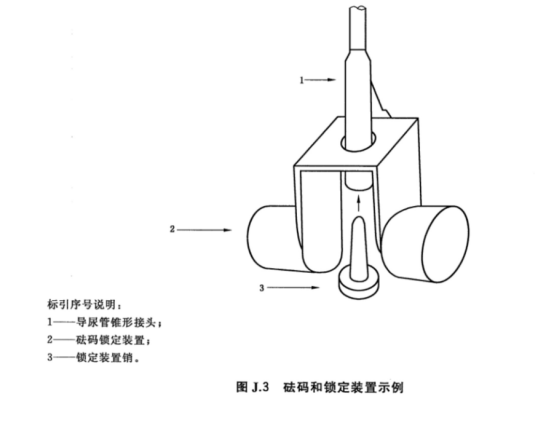

J.2.2 將砝碼連接至排泄錐形接頭或導尿管管身的裝置(圖J.3)

J.2.3 0.45 kg的砝碼。

J.3 步驟

J.3.1 試驗在(22士5)℃下進行。

J.3.2 將導尿管頭端向上置於懸掛裝置(圖J.1)中,並使球囊坐於固定孔,管身穿過板孔(圖J.2)。J.3.3使用5 mL蒸餾水或去離子水充盈球囊(所有規格)並輕輕拉動球囊。

J.3.4 進行靜態試驗。手持砝碼(J.2.3),將其接於導尿管的管身或錐形接頭上,輕輕向下放砝碼,直至其自由懸掛於導尿管之上(圖J.3)。保持2min。

J.3.5靜態試驗後,使用同樣的裝置進行衝擊力試驗。將連接至導尿管錐形接頭的砝碼提升至其懸掛位置上方60cm處(圖J.1)。對於更短且無法實現60cm的導尿管,應加長錐形接頭和砝碼間的距離來實現這一長度。釋放砝碼使其自由垂直下落,確保自由下落路徑盡可能接近漏鬥狀支撐套。
