鋁材擠壓模具是鋁型材生產中的 核心組件，其設計與製造質量直接影響產品的 精度、 表麵質量 和 生產效率。
一、鋁材擠壓模具的主要結構
鋁材擠壓模具通常由以下幾部分組成，每個部分都有其特定的功能和作用：

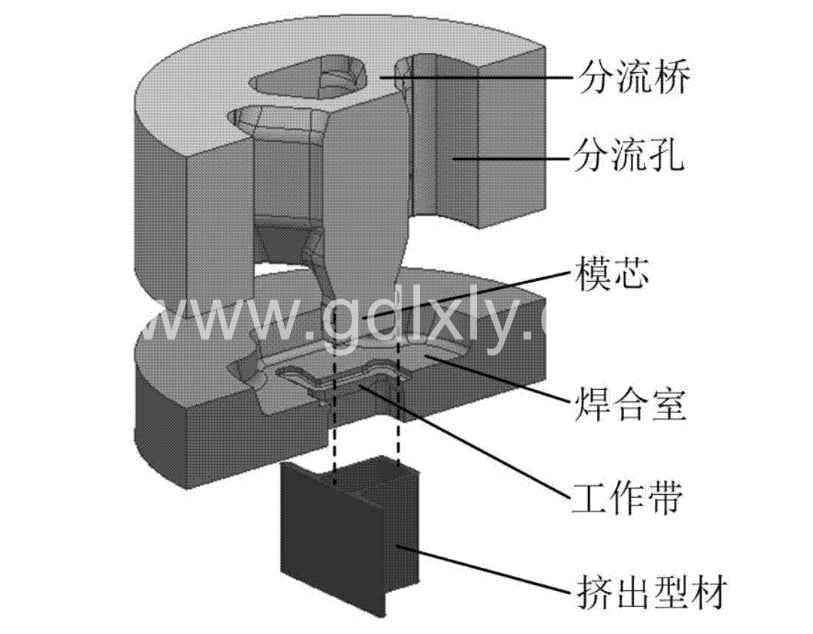

模具結構示意圖位置
模具前端（工作帶部分）
功能： 直接與鋁材料接觸，決定型材的最終形狀和尺寸精度。
特點： 表麵光潔度高，尺寸精度嚴苛，需具備良好的耐磨性。
導流板（分流板）
功能： 將鋁材均勻分配到各個分流孔，確保型材各部分的流速一致。
特點： 設計複雜，需根據型材形狀和尺寸合理分配分流孔。
分流孔
功能： 將鋁材分成多股流動，確保型材各部分均勻填充。
特點： 數量和形狀根據型材設計而定，需優化以平衡流速。
焊合室
功能： 將分流後的鋁材重新焊合，確保型材的完整性和致密性。
特點： 尺寸和形狀影響型材的焊合質量和表麵光潔度。
空刀
功能： 為鋁材流動提供空間，避免模具堵塞或型材變形。
特點： 深度和寬度需合理設計，避免影響型材尺寸精度。
模具後端（支撐部分）
功能： 支撐模具前端，減少模具在擠壓過程中的變形。
特點： 結構簡單但承壓力大，需具備足夠的強度和剛度。
二、鋁材擠壓模具的通用術語
以下是與鋁材擠壓模具相關的常用術語及其定義：
工作帶
定義： 模具前端與鋁材直接接觸的區域。
作用： 決定型材的最終形狀和表麵質量。
分流孔
定義： 模具中用於分流鋁材的孔洞。
作用： 確保型材各部分的流動均勻。
導流板
定義： 用於引導鋁材流動的板狀結構。
作用： 優化鋁材分配，減少流速差異。
焊合室
定義： 將分流後的鋁材重新焊合的區域。
作用： 確保型材的完整性和致密性。
空刀
定義： 模具中為鋁材流動提供的額外空間。
作用： 避免模具堵塞或型材變形。
支承墊
定義： 用於支撐模具後端的墊塊。
作用： 減少模具變形，確保擠壓過程穩定。
擠壓比
定義： 擠壓筒截麵積與型材截麵積的比值。
作用： 表征擠壓過程的變形程度。
模具偏心
定義： 擠壓筒、擠壓杆和模具中心不完全重合的現象。
影響： 導致型材流速不均，影響成型質量。
三、優化鋁材擠壓模具設計的建議
通過優化模具設計，可以顯著提升模具的性能和使用壽命：
合理設計工作帶
根據型材形狀和尺寸優化工作帶長度和表麵光潔度，確保型材精度。
優化分流孔與導流板
根據型材複雜程度合理設計分流孔數量和導流板形狀，確保流速均勻。
加強模具材料選擇
選用高耐磨、高強度的模具鋼，如H13鋼，延長模具使用壽命。
提高模具加工精度
使用高精度數控機床加工模具，確保尺寸精度和表麵質量。
定期維護與修模
建立模具維護和修模機製，及時修複磨損或損壞的模具。
四、常見問題與解決方案
在生產過程中可能會遇到各種問題，及時識別並解決這些問題對保證產品質量至關重要：
| 問題 | 原因分析 | 解決方案 |
|---|---|---|
| 型材尺寸不達標 | 工作帶設計不合理 | 優化工作帶長度和表麵光潔度 |
| 型材流速不均 | 分流孔或導流板設計不當 | 合理設計分流孔和導流板形狀 |
| 模具磨損過快 | 材料選擇不當或加工精度低 | 選用高強度模具鋼，提高加工精度 |
| 模具偏心 | 設備安裝或調整不當 | 檢查並調整擠壓筒、擠壓杆和模具同心度 |
總結
鋁材擠壓模具的主要結構包括工作帶、導流板、分流孔、焊合室、空刀和模具後端等部分，每個部分的設計和製造都直接影響模具的性能和型材質量。
關鍵要點總結
了解模具各結構部分的功能和特點，有助於優化模具設計
掌握模具相關術語，便於技術交流和問題分析
通過優化設計、材料選擇和加工工藝，可以顯著提升模具性能
建立完善的維護機製，延長模具使用壽命
及時識別和解決生產中的問題，確保產品質量穩定
合理設計工作帶、分流孔和導流板，確保型材尺寸精度和表麵質量
選用高強度模具材料，提高模具的耐磨性和使用壽命
